单臂路由问题

zijianservice

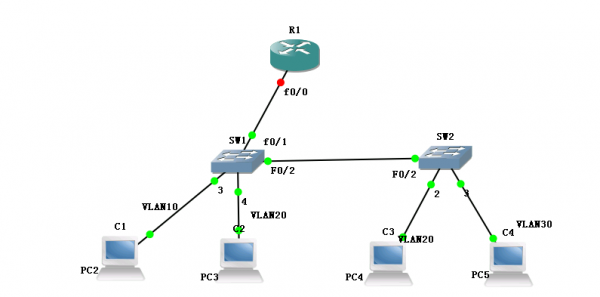

      之前配过这个东西，很久没配了，现在重新配，竟然不行了，参考了网上的单臂路由的文档感觉没什么不对的呀，大大们赶紧给瞅瞅吧，闲篇不扯，看图、上配置。  那两个交换机没啥好看的，就配个vlan，把接口加进去，然后又在vlan1配了个管理地址，其他的就没了，高手们指点一下呗，图有点小啊，应该能看明白，主要是配置有没有什么要点忘记了，，，，



r3#show run
Building configuration...Current configuration : 853 bytes
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname r3
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface FastEthernet0/0
no ip address
shutdown
duplex auto
speed auto
!
interface FastEthernet1/0
no ip address
duplex auto
speed auto
!
interface FastEthernet1/0.10
encapsulation dot1Q 10
ip address 192.168.10.254 255.255.255.0
no snmp trap link-status
!
interface FastEthernet1/0.20
encapsulation dot1Q 20
ip address 192.168.20.254 255.255.255.0
no snmp trap link-status
!
interface FastEthernet1/0.30
encapsulation dot1Q 30
ip address 192.168.30.254 255.255.255.0
no snmp trap link-status
!
ip http server
ip classless
!
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

zijianservice

kennywang 发表于 2013-12-2 20:47
配置和给出的图接口不对，不知道楼主是不是刚搭出来的图，而配置是别的地方弄过来的。

是的是的，以前搭的拓扑，呵呵，路由器应该是f1/0接口，其他的没问题了。

zijianservice

lauruirui 发表于 2013-12-2 21:53
如果是按照上图的配置的话 f0/0必须   no shu  还有 楼主用的是GNS3模拟器吧  ，这个。。。貌似有待你问题

路由器是f1/0接口，这样就对的上了，呵呵，拓扑也是这样的，我用的是小凡。不知道是不是IOS有问题

zijianservice

在路上 发表于 2013-12-2 20:55
怎么说两个交换机没啥好看的哦？！

额，是没啥好看的啊，配个vlan加入接口，再配trunk就行了。。。都弄上来太占空间，呵呵

zijianservice

dcha8 发表于 2013-12-2 20:54
有配了trunk吗？

必须必。。。

zijianservice

q0066421 发表于 2013-12-2 20:38
感觉就会f0/0没有no shutdown

额   是f1/0接口，图弄错了，呵呵

zijianservice

在路上 发表于 2013-12-2 22:34
你如果是在GNS3环境中，这个图标的交换机就是个傻瓜交换机，没什么可配置的，更不支持trunk，除非你另外加 ...

额，可能是我没说明白，交换机上详细配置是：
1、sw1(server)、sw2(client)配置VTP，均有vlan10,vlan20,vlan30，接口加入vlan就不说了，只是sw1上没有接vlan30的终端;
2、sw1、sw2配置trunk，另外sw1和router 1 相连也是trunk;
3、我用的是小凡模拟器。

zijianservice

这玩意儿不能沉了啊   自己顶起来。
