关于一条静态路由的奇怪实验

q0066421

这个问题没有那么复杂，跟你关不关proxy-arp，ip redirects都没关系。
首先，R1上，下一跳172.16.1.2有路由就认为可达，它又不会去发icmp看看1.2到底通不通。所以静态路由肯定一直存在。
第二，有下一跳172.16.1.2的mac地址，icmp包就能发出去。所以，不管是你没清arp时原来的残留，还是手动写一个静态，都能满足。不管这个mac对不对，这个icmp都能封包成功并发出。
第三，icmp是走2层出去的，发现你的目的mac未知（不管残留还是瞎写，在交换机这都是未知，mac address-table里都没有），直接泛洪出去，R3收到，回包。
通了。

huyudong118

q0066421 发表于 2014-6-2 12:32
这个问题没有那么复杂，跟你关不关proxy-arp，ip redirects都没关系。
首先，R1上，下一跳172.16.1.2有路 ...

你好~终于等到一个理解我实验的人了，我有几个问题，能否为我解析下
1、R1 PING 3.3.3.3 的时候，ICMP包为什么走了二层？路由接口过滤这概念我不是很理解（一个端口收到目标MAC地址不是指向自己接口的报文会怎么处理，走2层（前提是3层交换机）？丢包？（路由器）
2、在没收shutdownR2前，R1到3.3.3.3 是否出现两条路？  R1有到3.3.3.3的静态路由，可以出口是VLAN1，也就是包会在VLAN1所在的接口泛洪 ，R2收到后继续3层转发，这个相信大家都能理解。第二条路就是这个包泛洪到了R3，R3查看目标MAC地址不是指向自己SVI接口的地址，走2层转发。 那么问题就来了，我在R1上 tracer3.3.3.3  ，无论tracer多少次都没有出现 R1-->R3  ,只会出现 R1--->R2--->R3 ，这是为什么？难道R1会识别优先选择3层转发？在3层转发失败后才用2层转发？
3、关于2层转发的问题，R3收到R1泛洪过来的报文，目标MAC是R2的接口MAC地址，执行2层转发，再查看MAC-table ，寻找目标MAC地址的出口，可是在R3上的MAC-TABLE 关于R2的MAC地址表是指回R1的。这样他怎么能通？ 那么我就想R3收到这个报文还是执行3层转发，（R3的VALN1接口收到这个报文，目标MAC地址是单播的，但又不是指向自己接口的MAC地址，但还是接收了，然后拆以太封装，查看目标ip，根据路由表继续转发），所以有没有什么资料解析关于一个路由口收到目标MAC不是指向自己接口的MAC的报文会怎么处理？

huyudong118

q0066421 发表于 2014-6-2 12:32
这个问题没有那么复杂，跟你关不关proxy-arp，ip redirects都没关系。
首先，R1上，下一跳172.16.1.2有路 ...

我突然有点想通了，
在R2没有shutdown前，R1是有关于172.1.1.2的MAC-TABLE ，查看路由表从VLAN1口发出，再查看MAC-TABLE,关于 172.1.1.2的MAC表示从R1 和R2互联口发出，这样只有R2能收到。
R2shutdown后，没有了关于172.1.1.2 的2层MAC转发表，所以要泛洪到VLAN1所有接口，这样就被泛洪到了R3，然后就R3转发（这样就接着还是R3收到一个目标不是自己接口MAC的报文会怎么处理的问题？）

84983251

huyudong118 发表于 2014-6-2 10:47
恩~你是按我的拓扑做的？配置都一样？ R2down的时候 R1这边的VLAN1有没有DOWN?

R2 down 怎么会影响R1的SVI··· SVI只有当某一个接口属于这个SVI所在的VLAN 且是UP UP SVI才能UP···反之亦然·· 之所以不通是因为你的路由写的出接口是R2 R2都DWON了 怎么可能通

q0066421

huyudong118 发表于 2014-6-2 15:07
我突然有点想通了，
在R2没有shutdown前，R1是有关于172.1.1.2的MAC-TABLE ，查看路由表从VLAN1口发出， ...

我的理解：
我说的“第三，icmp是走2层出去的”不严谨，icmp是查3层路由表，3.3.3.3的下一跳172.1.1.2，递归出逃出端口vlan1，然后交给svi处理，通过2层出去了。
交换机收到报文，查找mac-address table，目的mac如果是自己端口mac，就继续拆包处理，不是自己，就转发或泛洪。
路由器收到报文，拆到2层，如果目的mac是自己，就进行2层处理（填充arp表项）后交给3层，如果不是自己，直接交给3层。
当3层端口收到报文，肯定是3层转发；2层端口收到报文，肯定也是2层转发，只不过当这个报文的目的mac就是本svi时，会转给3层继续处理，就是下一步的事了。
这些没有明确看到过，只是自己的理解，仅供参考。

huyudong118

q0066421 发表于 2014-6-2 20:55
我的理解：
我说的“第三，icmp是走2层出去的”不严谨，icmp是查3层路由表，3.3.3.3的下一跳172.1.1.2， ...

你好~非常感谢你的回答~
路由器收到报文，拆到2层，如果目的mac是自己，就进行2层处理（填充arp表项）后交给3层，如果不是自己，直接交给3层

按你这么说：也就是一个路由口收到一个 目标MAC不是指向 自己接口的MAC 的报文 会直接交给3层处理。

现在也只能这么理解，但还是希望有什么官方的文档能解析这个原理~

Rockyw

路过了解一下

(wangyang)

R1pingR3下一跳应该在R1上呀，为什么要指向R2呀？求解

(wangyang)

R1pingR3应该把R1的下一跳指向R3呀，为什么要指向R2

q0066421

(wangyang) 发表于 2014-6-4 11:23
R1pingR3应该把R1的下一跳指向R3呀，为什么要指向R2

指向R3就没有这个帖子了

Jee

用GNS模拟交换机会有些问题，谁有真机验证一下？

zjhahaha

无

shanxun1012

飘过

fule2004

根据上面的各位的回复，我整理了下：
1.R1ping 3.3.3.3 R1查看自己的路由表，发现自己有关于3.3.3.3的路由
     3.0.0.0/24 is subnetted, 1 subnets
S       3.3.3.0 [1/0] via 172.1.1.2
     172.1.0.0/24 is subnetted, 1 subnets
C       172.1.1.0 is directly connected, Vlan1

下一跳的地址为 172.1.1.2

2.然后转到二层查找关于172.1.1.2 ARP表项

R1#show ip arp
Protocol  Address          Age (min)  Hardware Addr   Type   Interface
Internet  172.1.1.4              74   c405.1568.0000  ARPA   Vlan1
Internet  172.1.1.1               -   c400.1568.0000  ARPA   Vlan1
Internet  172.1.1.2              73   c401.1568.0000  ARPA   Vlan1
Internet  172.1.1.3              64   c404.1568.0000  ARPA   Vlan1

发现 172.1.1.2 的MAC地址为 c401.1568.0000

接着R1会查找自己的MAC-ADDRESS-TABLE 查找c401.1568.0000 是从哪个端口学习到的
R1#SHOW MAC-address-table
Destination Address  Address Type  VLAN  Destination Port
-------------------  ------------  ----  --------------------
c400.1568.0000          Self          1     Vlan1
c405.1568.0000          Dynamic       1     FastEthernet1/0

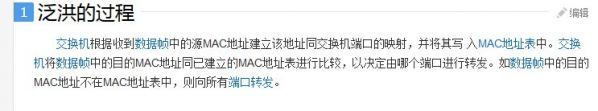

发现自己的MAC-address-table 没有关于c401.1568.0000的条目时，R1的二层处理模块会将ICMP报文从所有端口上泛洪出去！
这样R3就可以收到了ping 3.3.3.3的包，并回复给R1.

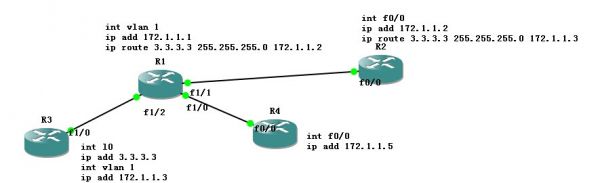

我通过下面的拓扑验证了泛洪机制：
当R2 f0/0 shutdown后，在R1上ping 3.3.3.3，在R1<-------->R4的链路上可以抓ICMP的包
总结：
R1在R3 f0/0 shutdown后还可以ping通3.3.3.3的原因有两个
1、在R1上存在关于到3.3.3.3的下一跳接口172.1.1.2的ARP条目（如果这一条目不存在的话，R1会发出ARP请求包，询问172.1.1.2的MAC地址）；
2、R1的二层将ICMP进行泛洪了，把ICMP包在每个端口都发送了一遍，R3才可以收到ping 3.3.3.3的包并回复；

VS_myself

刚开始没看各位的解答 现在看了有点明白了
