本帖最后由 apaye 于 2013-2-27 13:55 编辑 0 e3 o8 y/ I+ @* o2 ]
- p7 M; `/ Y% r6 j+ n1、实验环境搭建工具：GNS3 Version 0.8.3.1
6 k5 o3 H) z& r1 V8 p2、实现的具体路由器平台：c2691；路由器型号：2691；IOS版本：c2691-advsecurityk9-mz[1].124-11.T2.bin( k5 G! z8 w, i1 L
3、网络环境还原基本基于题库中的条件描述，其中，IPv6 OSPF Sim一题中，由于没有找到支持IPv6的IOS，所以是在IPv4下搭建的环境，还有一些接口和对应的IP地址没有完全遵从题库，但不影响联系操作。* c" N( B H, B6 p2 A# o& r
4、具体内容包括5部分：: e, U/ ]6 U; j& z7 H0 C, P
EIGRP OSPF Redistribution Sim 本实验注意事项：2 j5 ]3 w/ F3 q
（1）EIGRP重分布进OSPF中要宣告为type 1，切记subnets参数；
$ n R. S9 D& q) e （2）OSPF重分布进EIGRP中要有Metric参数值； 4 _, ?2 b- E8 y$ l0 W+ l9 U
（3）题干中，若有使用最优路径要求，要注意distance命令生效在哪路由器。
6 r9 `4 U2 o* j$ h& X4 v6 D3 s7 d
EIGRP OSPF Redistribution Sim
! j3 w6 w+ O" }8 Z0 H4 b

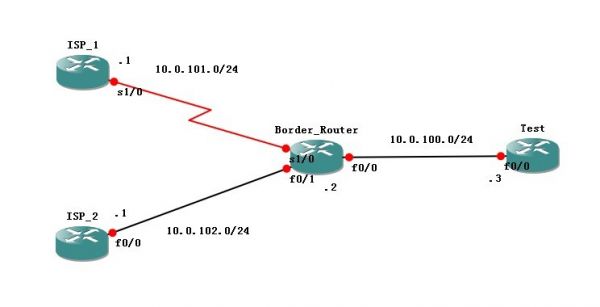

Policy Based Routing Sim7 R% J6 t8 r; R" ^% a
本实验注意事项： 5 A: q5 {/ H j: S; O, k
本实验的所有配置都在Border Router上进行，最需要注意的是，route-map应用的接口，即：数据流量的入接口！# o% w$ u: o) y
Policy Based Routing Sim

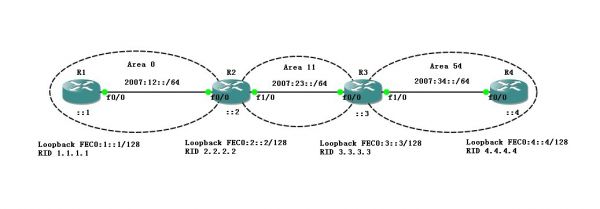

# \' \! A7 }8 Q! X6 u# T4 e IPv6 OSPF Virtual-Link Sim4 m0 { v: V8 M( D4 u! ]
本实验注意事项： , D) A! O3 d- V. N% t* H
本实验需要注意，查看4台路由器的running-config，然后再进行排错配置。
% b5 [# ~6 S0 Y- \" ~( r
IPv6 OSPF Virtual-Link Sim
. G3 [* }- [* o6 |9 r
EIGRP Stub Sim
|, L# F4 q3 K; }; s: K 本实验注意事项：
' R0 Z" |4 q7 } 本题需要注意的是：路由汇总操作是在该拓扑中间路由器路由流向的入接口！ 6 B$ }* j0 K5 h4 x
EIGRP Stub Sim
4 S3 h/ v: j B4 v2 g! Q# j( b

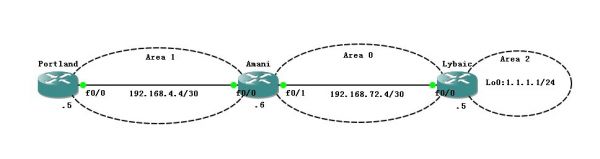

OSPF Sim/ A' d+ f5 U( e
本实验注意事项：
7 f9 b7 t: o! g( ^8 j, _4 f% v 本需要注意考试题干中给出的Aera ID等易变参数值，以便符合题目要求！
f' Z. s; c8 P) q
OSPF Sim
4 n" U9 F9 i& Z" F! K- g
5、使用方法：
3 V5 ^( A# a8 P4 a （1）将本贴附件下载至本地，运行GNS3；
0 d% s# S$ Q, A) { d （2）点击“打开工程或拓扑文件”，在文件夹中选择“topology.net”文件，点击“打开”。
4 ^8 B9 ]: z0 w3 G; N( v （3）这时，可以在GNS3中的拓扑区域看到网络架构图，选中路由器，开启路由器即可。如图：
x9 A) ^# |, W! v: k4 r0 O5 u
示意图
7 W" [% l) F% _3 m# U( Y
' o; ~' ?7 ~/ O1 t3 _附件：
A7 m3 Z" D z" g; C8 Q* ?# n. e/ w% S+ d% r
补充：1、PBR Sim中，由于没有配置Virtual Box，所以没能产生http数据流用以测试route-map；用telnet数据流测试，可以达到相同的效果；
9 ^9 n( |0 B r- G: U! a2、刚刚有考友共享给我了支持IPv6的IOS（c3640-ik9o3s-mz[1].124-25c.bin），故，IPv6 OSPF Virtual-Link Sim实验环境刚刚搭建完成，特共享给广大奋斗在CCNP考试一线的考友们，希望能够帮到你们！3、关于EIGRP Stub Sim实验路由汇总考点，一定选对接口，即路由传递的出接口，已通过实验验证，切记切记！~
: y0 {1 Q0 W% P. U. j2 e附件：
