1、实验环境搭建工具：GNS3 Version 0.8.3.1% A/ q. \1 a9 w5 G0 N
2、实现的具体路由器平台：c2691；路由器型号：2691；IOS版本：c2691-advsecurityk9-mz[1].124-11.T2.bin) a6 n9 ^3 \8 k; q$ R5 j3 \
3、网络环境还原基本基于题库中的条件描述，其中，IPv6 OSPF Sim一题中，由于没有找到支持IPv6的IOS，所以是在IPv4下搭建的环境，还有一些接口和对应的IP地址没有完全遵从题库，但不影响联系操作。9 ?; b8 Y; s6 L; F% O
4、具体内容包括5部分：
4 Q+ A& k+ A0 F9 V" c( D EIGRP OSPF Redistribution Sim 本实验注意事项：
2 ^" q/ y' N; F+ ]$ J （1）EIGRP重分布进OSPF中要宣告为type 1，切记subnets参数；' q+ T% _! I3 Q2 H8 m" c
（2）OSPF重分布进EIGRP中要有Metric参数值；
8 ?( ~+ q" R2 f* P3 o- l" K （3）题干中，若有使用最优路径要求，要注意distance命令生效在哪路由器。
" Z4 {0 H3 F( R9 w: L8 p! D
EIGRP OSPF Redistribution Sim
0 {% G) O6 S, C; I ~2 [/ i
Policy Based Routing Sim, R( e; S( P7 x& s- k4 V" Y( S! p$ G
本实验注意事项： . ?' K) M# A9 }- H
本实验的所有配置都在Border Router上进行，最需要注意的是，route-map应用的接口，即：数据流量的入接口！
% G3 q/ Y3 P- P# d- M
Policy Based Routing Sim
2 L! ]( P8 b5 O1 Z& q
IPv6 OSPF Virtual-Link Sim, T8 t* M- U8 {
本实验注意事项：
1 p) s& E; l5 q6 L) \+ X5 u 本实验需要注意，查看4台路由器的running-config，然后再进行排错配置。4 B; S+ j& {) F; T- G

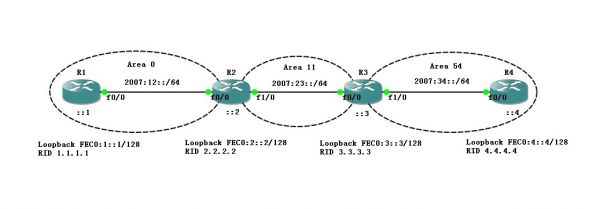

IPv6 OSPF Virtual-Link Sim
0 j: C1 P# C8 d( g EIGRP Stub Sim i) Z G6 k" d/ S# } W6 ~
本实验注意事项：
6 u7 O; P- R+ ]% ]; j 本题需要注意的是：路由汇总操作是在该拓扑中间路由器路由流向的入接口！ : T% b+ s: i! Z) }

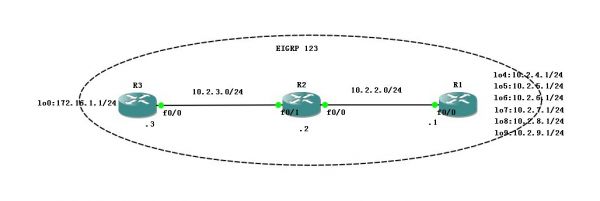

EIGRP Stub Sim
' k( O0 k% r% U
OSPF Sim
5 q; L0 e! z# D6 x d8 i0 W 本实验注意事项： 6 T! ^6 ] L6 r6 }* ]4 R
本需要注意考试题干中给出的Aera ID等易变参数值，以便符合题目要求！# o* P; Q1 x: Z% q6 g' r+ Z
OSPF Sim
, I! i+ \3 h' j# w2 u9 @. j
5、使用方法：
# O. r) D' H) L0 M' K7 `4 L （1）将本贴附件下载至本地，运行GNS3；
) W; _5 \5 X) Q0 f （2）点击“打开工程或拓扑文件”，在文件夹中选择“topology.net”文件，点击“打开”。
4 T5 n4 O; N- H i) ?. [ （3）这时，可以在GNS3中的拓扑区域看到网络架构图，选中路由器，开启路由器即可。如图：
' y- f5 C: X2 {/ |# z' K
示意图
( M7 }4 J5 m( x, f' h3 [0 v& A, |5 k: j% o {5 R( z+ T8 L: Y
附件： ) D, o3 \5 H% N! G( R @- k
$ o) @8 B. ?8 r) ~9 l/ l$ S" q
补充：1、PBR Sim中，由于没有配置Virtual Box，所以没能产生http数据流用以测试route-map；用telnet数据流测试，可以达到相同的效果；
: ]! E& x8 b; r) V& y+ L2、刚刚有考友共享给我了支持IPv6的IOS（c3640-ik9o3s-mz[1].124-25c.bin），故，IPv6 OSPF Virtual-Link Sim实验环境刚刚搭建完成，特共享给广大奋斗在CCNP考试一线的考友们，希望能够帮到你们！3、关于EIGRP Stub Sim实验路由汇总考点，一定选对接口，即路由传递的出接口，已通过实验验证，切记切记！~
0 A: O) @6 u8 t" B9 ]4 W附件：
: I% ]; B. A3 R( X8 @" W; Q% }
9 `' S, F& x# _: B) x* t" m. ~5 M6 f. P5 m7 I
