【2012.9.13】CCNP.642-902.V200题库实验部分配套网络环境！~附，亲历实验注意事项

apaye

/ P" N" }; F& T# _
2 o; T- I, e! R' Z6 v1、实验环境搭建工具：GNS3 Version 0.8.3.1
5 E$ D4 e+ `6 s1 ~5 n" N5 p2、实现的具体路由器平台：c2691；路由器型号：2691；IOS版本：c2691-advsecurityk9-mz[1].124-11.T2.bin
3、网络环境还原基本基于题库中的条件描述，其中，IPv6 OSPF Sim一题中，由于没有找到支持IPv6的IOS，所以是在IPv4下搭建的环境，还有一些接口和对应的IP地址没有完全遵从题库，但不影响联系操作。
4、具体内容包括5部分：

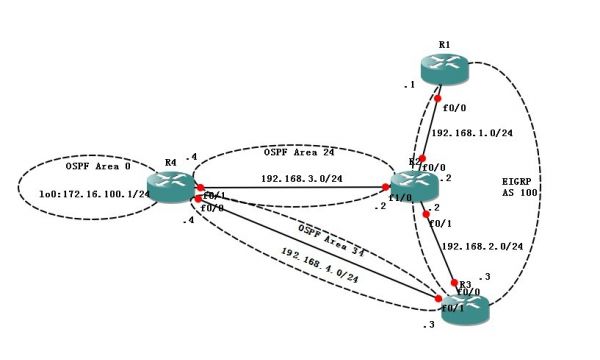

, {0 `- o) ]: X' b9 q      EIGRP OSPF Redistribution Sim        本实验注意事项：
6 e/ \- A# r+ o+ Q* ^" ^              （1）EIGRP重分布进OSPF中要宣告为type 1，切记subnets参数；
                 （2）OSPF重分布进EIGRP中要有Metric参数值；
                 （3）题干中，若有使用最优路径要求，要注意distance命令生效在哪路由器。

EIGRP OSPF Redistribution Sim

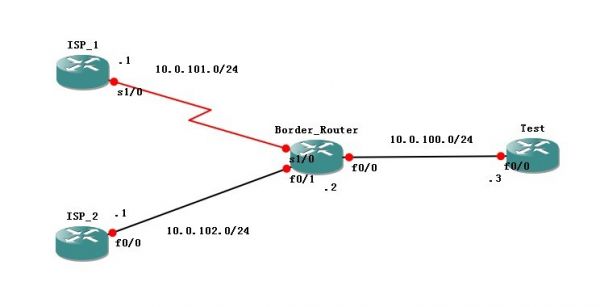

      Policy Based Routing Sim
' p8 k/ p& b/ ?3 E# ?        本实验注意事项：
5 {) o/ s8 x) y2 Y& v  M                      本实验的所有配置都在Border Router上进行，最需要注意的是，route-map应用的接口，即：数据流量的入接口！

Policy Based Routing Sim

3 _3 `% l6 }# g4 X' ]. i0 y      IPv6 OSPF Virtual-Link Sim
        本实验注意事项：
                      本实验需要注意，查看4台路由器的running-config，然后再进行排错配置。
) }7 O1 S! P& T/ B: O. c

IPv6 OSPF Virtual-Link Sim

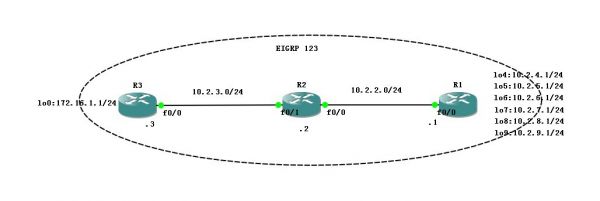

      EIGRP Stub Sim
0 C( E: |' ^- N/ N" u            本实验注意事项：
                     本题需要注意的是：路由汇总操作是在该拓扑中间路由器路由流向的入接口！
+ h) x) U. z) h$ k6 R" Y

EIGRP Stub Sim

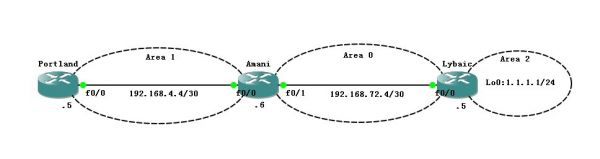

9 \/ i, o9 g3 y  u  `0 O* i4 Z, K      OSPF Sim
: A+ U" w3 z% Z8 k- t1 @        本实验注意事项：
                      本需要注意考试题干中给出的Aera ID等易变参数值，以便符合题目要求！
, X! g; i5 q% d& ]" k6 j, a

OSPF Sim

5、使用方法：
      （1）将本贴附件下载至本地，运行GNS3；
      （2）点击“打开工程或拓扑文件”，在文件夹中选择“topology.net”文件，点击“打开”。
( ~  S1 Q, R9 M& w1 A      （3）这时，可以在GNS3中的拓扑区域看到网络架构图，选中路由器，开启路由器即可。如图：
8 G- e) k4 r$ G6 {4 c( E

示意图

! ?0 j) n4 m: T& v+ }

附件：

; J; W7 ~4 T% Y9 B

游客，如果您要查看本帖隐藏内容请回复

+ s# J" H2 S, \+ r! l- F/ U补充：1、PBR Sim中，由于没有配置Virtual Box，所以没能产生http数据流用以测试route-map；用telnet数据流测试，可以达到相同的效果；
2、刚刚有考友共享给我了支持IPv6的IOS（c3640-ik9o3s-mz[1].124-25c.bin），故，IPv6 OSPF Virtual-Link Sim实验环境刚刚搭建完成，特共享给广大奋斗在CCNP考试一线的考友们，希望能够帮到你们！3、关于EIGRP Stub Sim实验路由汇总考点，一定选对接口，即路由传递的出接口，已通过实验验证，切记切记！~
! s8 q8 g& G* }" P0 x; i附件：
6 M# }8 l7 }; O+ X: O% h

游客，如果您要查看本帖隐藏内容请回复
