cisco packet traert 6.0 VRRP的bug

horsetornado

如图：配置介绍
四台交换机做PVST，核心交换机1是VLAN1的跟桥，核心交换机2是VLAN2的跟桥
核心交换机1的VRRP配置如下：
interface Vlan1
ip address 192.168.1.1 255.255.255.0
standby version 2
standby 1 ip 192.168.1.3
standby 1 priority 200
standby 1 preempt
!
interface Vlan2
ip address 192.168.2.1 255.255.255.0
standby version 2
standby 2 ip 192.168.2.3
standby 2 preempt

核心交换机2的VRRP配置如下：
interface Vlan1
ip address 192.168.1.2 255.255.255.0
standby version 2
standby 1 ip 192.168.1.3
standby 1 preempt
!
interface Vlan2
ip address 192.168.2.2 255.255.255.0
standby version 2
standby 2 ip 192.168.2.3
standby 2 priority 200
standby 2 preempt

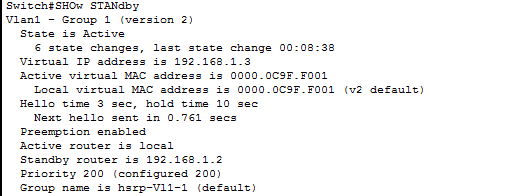

核心交换机1VRRP的截图如下：


核心交换机2 VRRP的截图如下：



PC1的配置如下
IP：192.168.1.100/24  网关192.168.1.3
PC2的配置如下：
IP：192.168.2.100/24  网关192.168.2.3

现在在PC1上ping 192.168.2.1和192.168.2.100发现都不通，ICMP超时



于是我用模拟模式逐级看包结构，以下截图是PING 192.168.2.100时候的封装
第一步：PC1发包


源IP地址是192.168.1.100
目的IP地址是192.168.2.100
源mac是PC1网口mac
目的IP是网关192.168.1.3通过VRRP的虚拟mac


第二步：网关收到数据包后


照理说，网关收到数据包后，发现目的MAC地址是自己VLAN1的VRRP虚出来的地址，应该会拆开三层头部，通过目的IP地址查路由表
但是发现网关接收到数据包后，并没有拆包到三层，而只是拆到了二层，而且它的处理方式是发现目的MAC不再mac地址表中，于是它
从除接口外的相同VLAN和TRUNK口转发出去，这是不应该有的节奏，因为我已经开始了ip routing，而且也能查看到路由表

为什么会出现这种情况，明明目的mac地址是本机的一个虚mac，为什么继续拆包到三层，而是二层广播出去了？
是不是cisco packet tracert 6.0的一个bug啊！
在线等高手....

另外附上实验
VRRP.pkt (13.23 KB, 下载次数: 5)

2014-7-23 21:48 上传

点击文件名下载附件

zhiyun125

是不是三层交换没有做路由！！！

wuyongpeng

可以ping通{:soso_e114:}

luyangkui

也遇到了同个问题，用三层配置后vlan的虚网关PING不同，换成路由器的物理接口又可以
