几种常见的光纤接头(ST,SC,LC,FC)区别

小乔

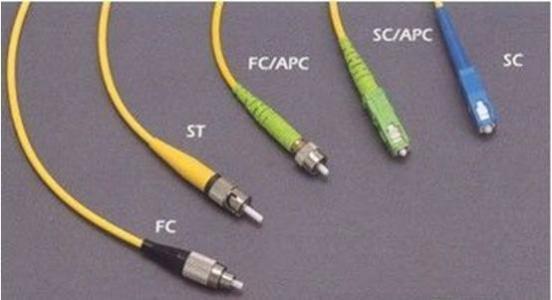

光纤接口是用来连接光纤线缆的物理接口。通常有SC、ST、LC、FC等几种类型，，接下来就向大家介绍几种常见的光纤接头的区别
方法

• 1/4FC接头
  FC是单模网络中最常见的连接设备之一。它同样也使用2.5毫米的卡套，但早期FC连接器中的一部分产品设计为陶瓷内置于不锈钢卡套内。目前在多数应用中FC已经被SC和LC连接器替代。
  　　FC是Ferrule Connector的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣。圆形带螺纹接头，是金属接头，金属接头的可插拔次数比塑料要多。一般电信网络采用，有一螺帽拧到适配器上
  优点：牢靠、防灰尘。
  缺点：安装时间稍长。

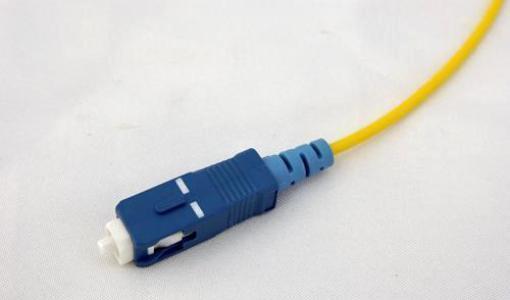

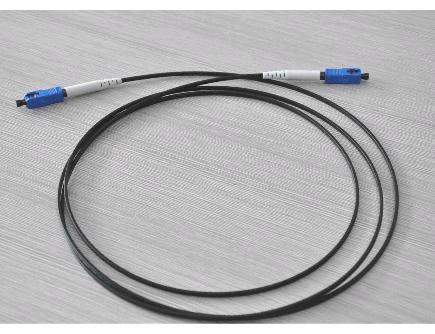

• 2/4SC接头
  SC同样具有2.5毫米卡套，不同于ST/FC，它是一种插拔式的设备，因为性能优异而被广泛使用。它是TIA-568-A标准化的连接器，但初期由于价格昂贵(ST价格的两倍)而没有被广泛使用。
  SC的英文全称有时记做"Square Connector", 因为SC的外形总是方状的。
  外壳为矩形，采用插针与耦合套筒的结构尺寸与FC型完全相同。其中插针的端面多采用PC或APC性研磨方式；紧固方式为插拔销闩式，无需旋转。

  优点：标准方形接头，直接插拔，使用方便。采用工程塑料，耐高温、不易氧化。
  缺点：接头容易掉出。


• 3/4ST接头
  ST，也许是多模网络(例如大部分建筑物内或园区网络内)中最常见的连接设备。它具有一个卡口固定架，和一个2.5毫米长圆柱体的陶瓷(常见)或者聚合物卡套以容载整条光纤。
  ST的英文全称有时记做"Stab & Twist"，很形象的描述，首先插入，然后拧紧！翻译为“卡套”
  外壳为圆形，固定方式为螺丝扣。

  缺点：接头插入后旋转半周有一卡口固定，容易折断。



• 4/4
  LC接头
  连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。（路由器常用）

  接头与SC接头形状相似，较SC接头小一些。“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
