PAgP协议与LACP协议对比

小乔

什么是PAgP协议

PAgP(Port Aggregration Protocol 端口聚合协议)是Cisco私有协议，可以自动创建以太通道链路。使用PAgP配置以太通道链路时，以太通道可用的端口之间就会发送PAgP的数据包来协商建立通道。
启用PAgP后，可以使用它来管理以太网道。
PAgP数据包每 30 秒发送一次。
PAgP管理两台交换机之间的链路添加和故障。
PAgP检查配置一致性，它确保以太通道在创建时，所有端口都具有同类型的配置。同类型配置指必须具有相同的速率，双工设置和vlan信息。

注：通道创建后，任何端口修改也将改变所有其他通道端口。

PAgP可以检测两端配置并保证链路兼容性，以备需要启用以太通道链路来协助创建以太通道链路。

PAgP的3中模式：

• On-（手动配置模式）这种模式会强制接口不使用PAgP来建立通道。那在“On”模式下配置的接口必然不会交换PAgP数据包。
• PAgP desirable-（主动协商模式）接口会通过发送PAgP数据包来主动发起与其他接口之间的协商
• PAgP auto-（被动协商模式）接口会响应它收到的PAgP数据包，但不会主动发起PAgP协商。


注：两端的模式必须兼容。

PAgP配置模式

end

什么是LACP协议

LACP（Link Aggregration Control Protocol）是属于IEEE规范（802.3ad）,允许将多个物理端口捆绑形成单个逻辑通道。它的功能类似于思科的以太通道协议PAgP。

注：LACP最初定义为 IEEE 802.3ad。但是，现在LACP在针对局域网和城域网较新的 IEEE 802.1AX标准中进行定义。

LACP提供了和PAgP相同的协商优势 。

LACP的3中模式

• On-（手动配置模式）这中模式会强制接口不使用LACP来建立通道。“On”模式下配置的接口不会交换LACP数据包。
• LACP active-该模式让端口处于主动协商模式。
• LACP passive-该模式让端口处于被动协商模式。


注：像PAgP一样，两端的模式必须兼容才能形成以太通道链路。

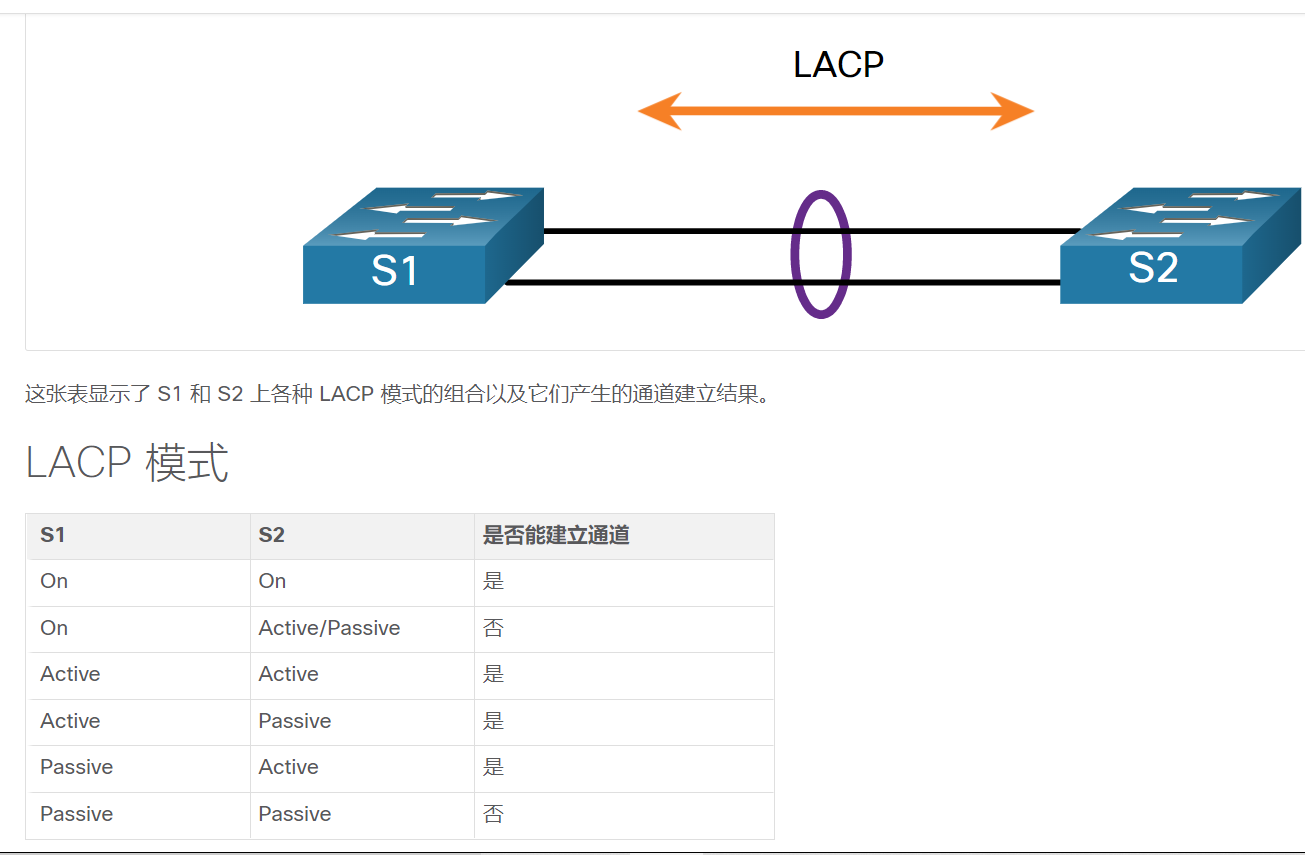

LACP配置模式
