AUTOCAD——射线命令

成都梦想凯德

创建开始与一点并且无延伸的线条。

执行方式

命令行：RAY

菜单栏：绘图→射线

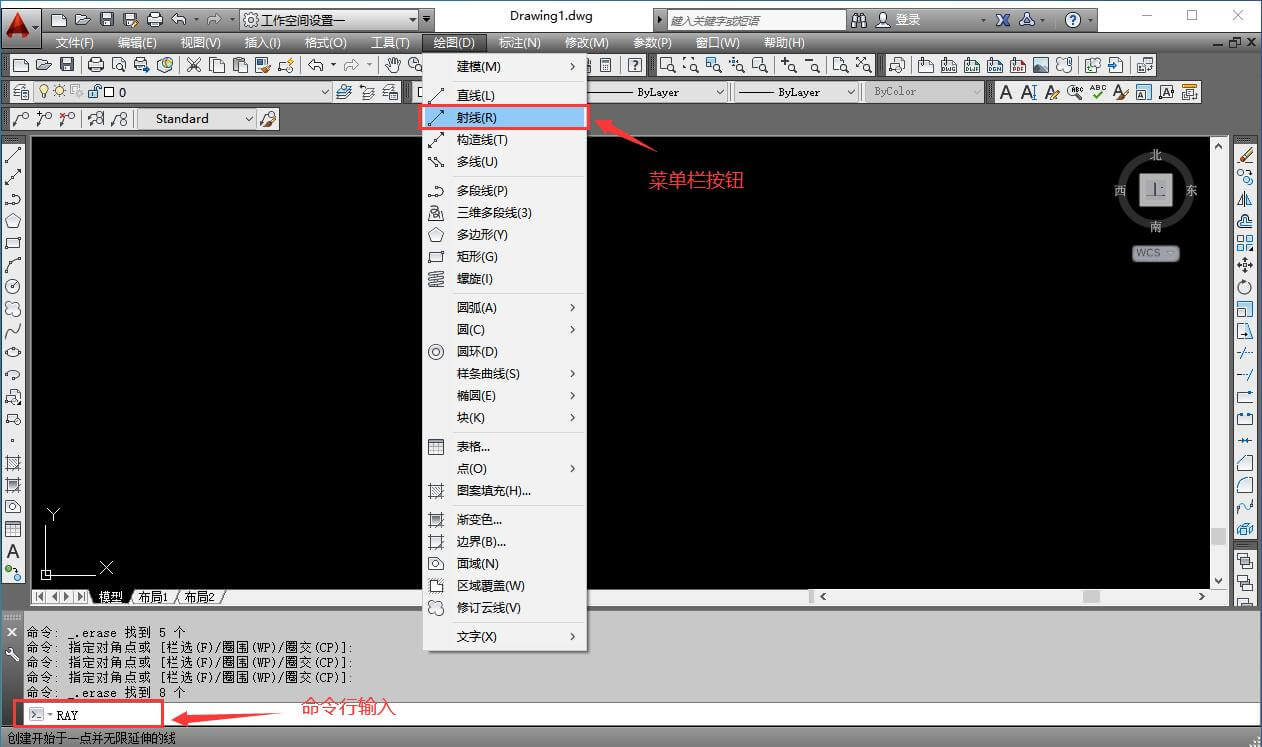

“射线命令操作命令位置”界面

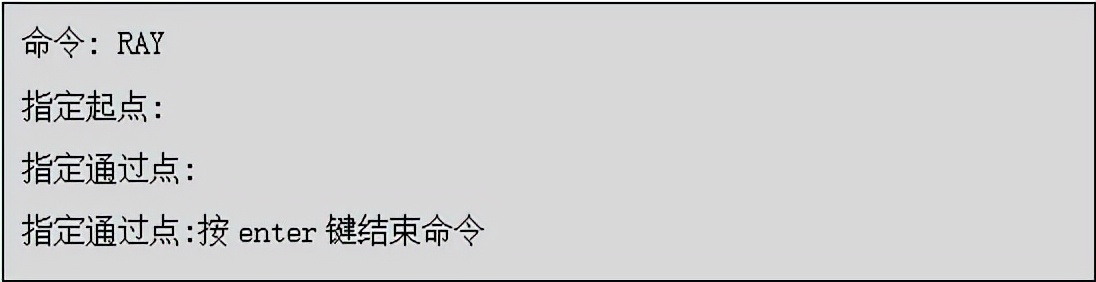

执行以上命令后，命令行会显示以下信息：

选项说明

（1）指定起点：确定射线的起始点。

（2）指定通过点：确定射线的方向。

（3）可以通过输入角度来指定射线的角度。

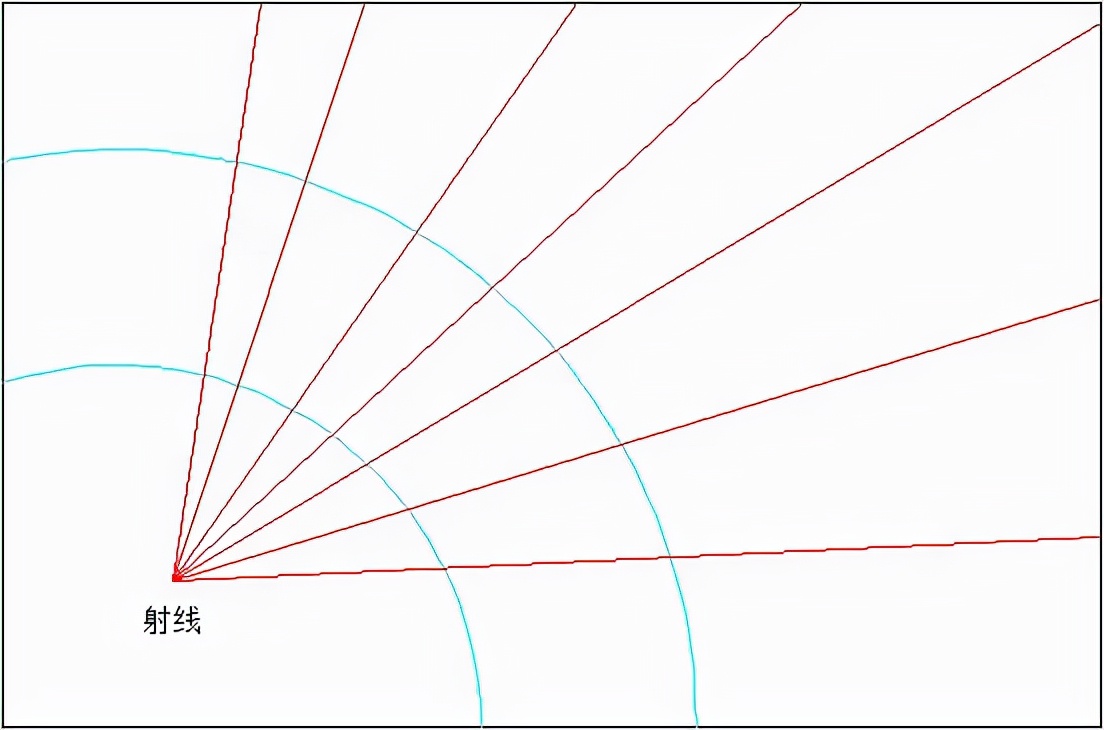

射线绘制效果如图：

操作步骤

1.在命令行输入RAY，接着在绘图区指定射线的起始点。

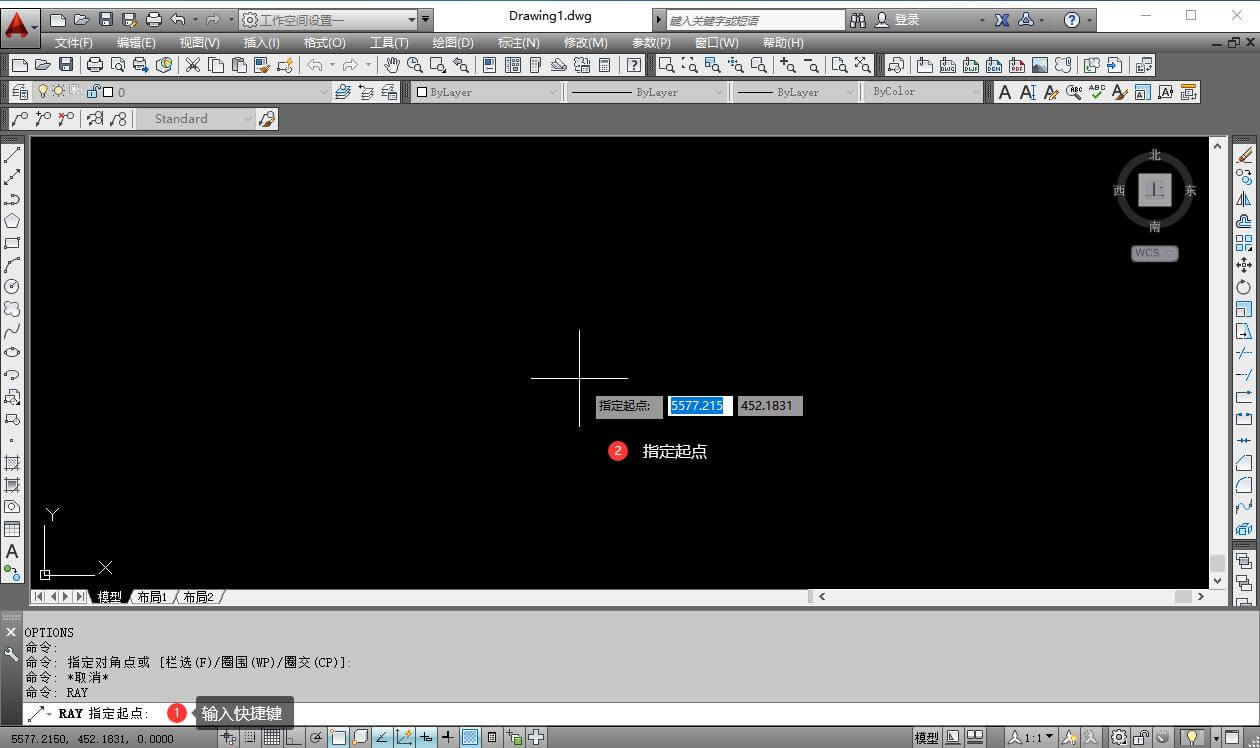

“指定起点”界面

2.接着移动鼠标，在指定位置点击鼠标左键，确定射线的通过点。

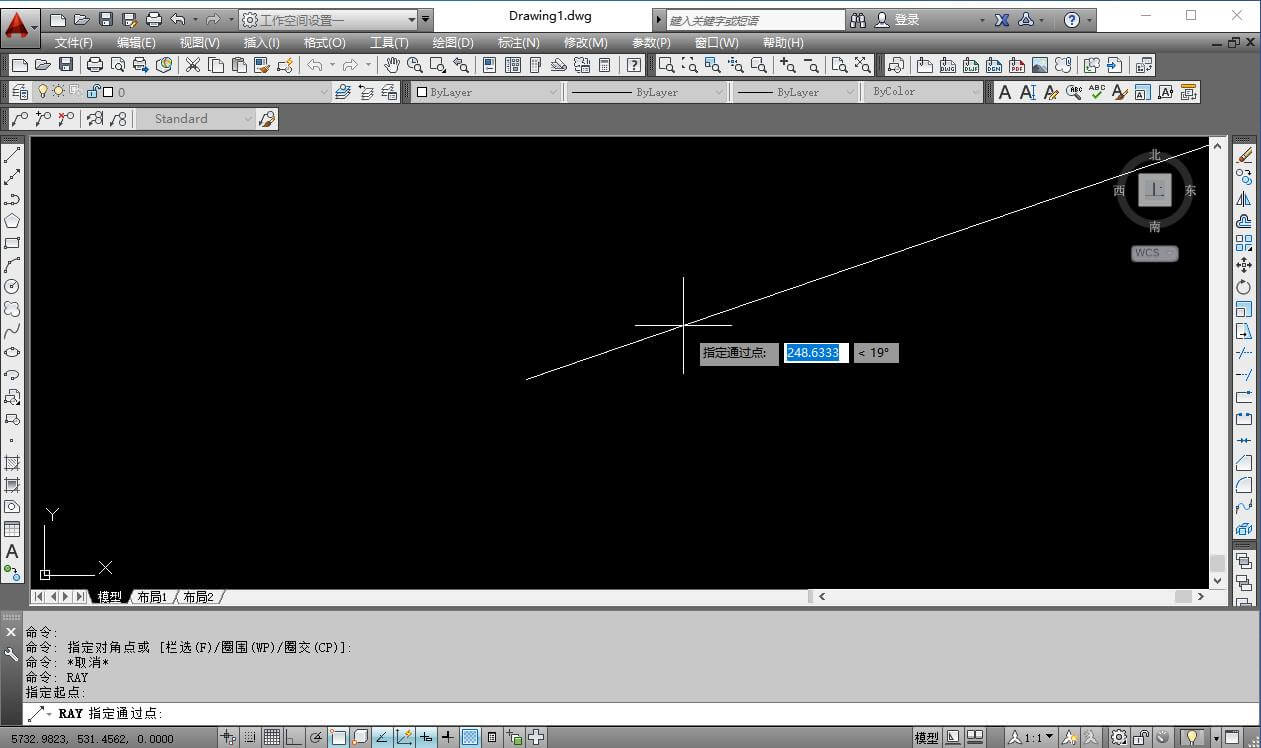

“指定通过点”界面

3.接着再移动鼠标，确定多条射线的位置。

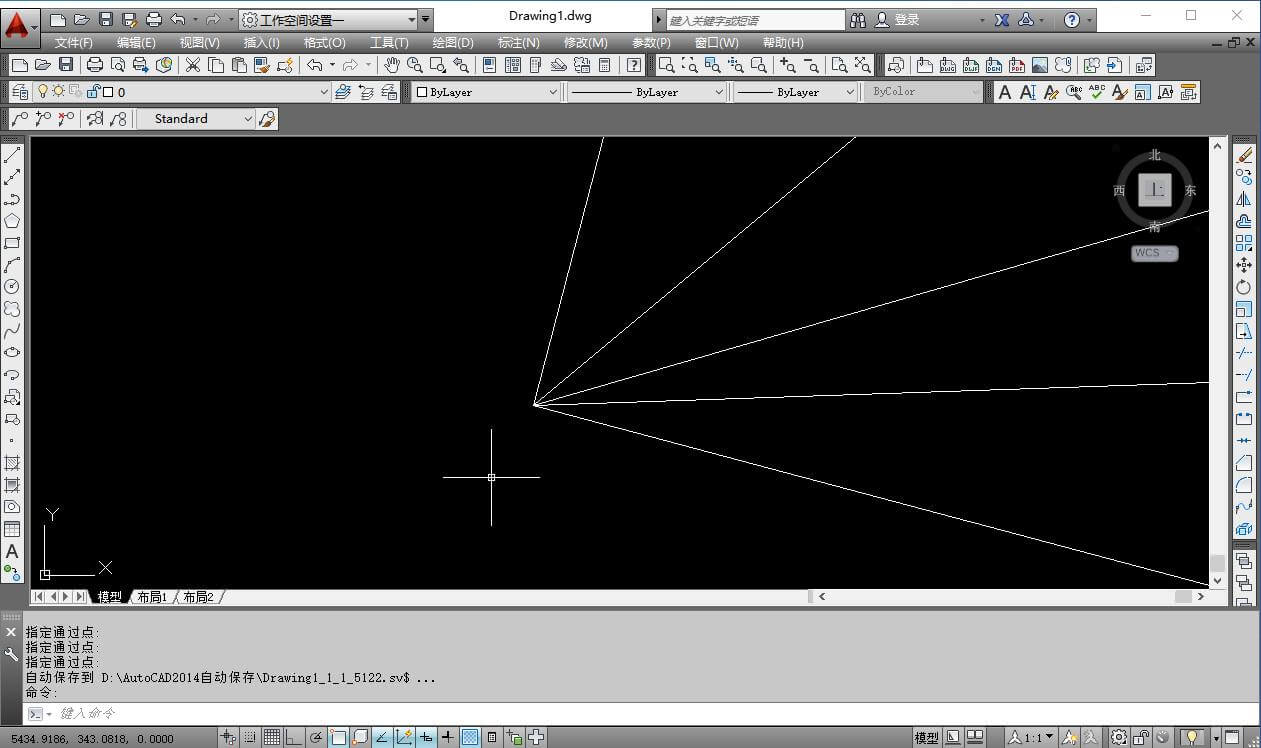

“绘制完成”界面
