AUTOCAD——等距标注

成都梦想凯德

调整线型标注或角度标注之间的间距。

执行方式

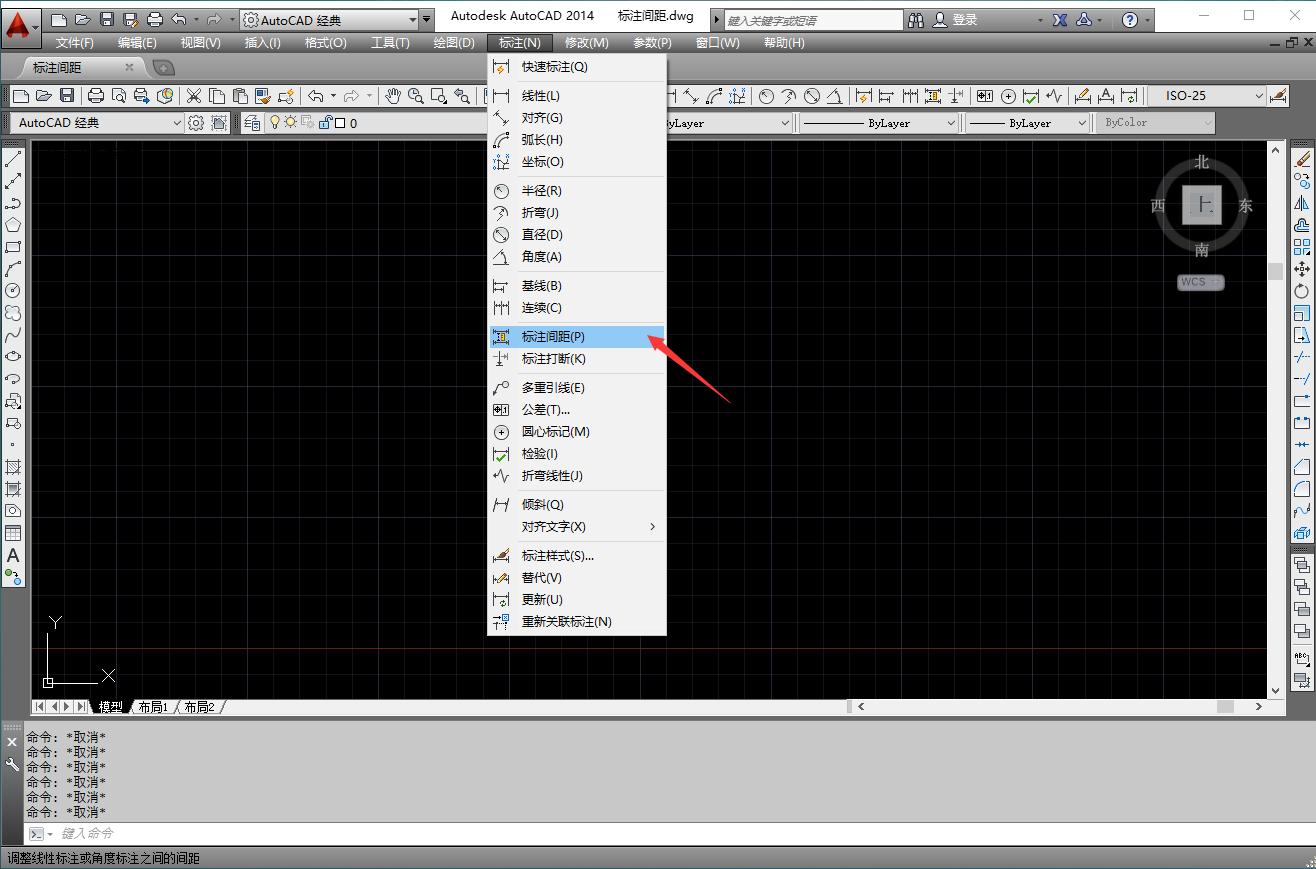

（1）单击菜单栏“标注→标注间距”。如图：


登录/注册后可看大图

（2）单击标注工具栏“等距标注”按钮。如图：


登录/注册后可看大图

（3）在命令行中输入“DIMSPACE”按enter键。如图：


登录/注册后可看大图

操作步骤

执行命令之后，命令行会显示以下信息：


登录/注册后可看大图

选项说明

（1）选择基准标注：指定平行线性标注或角度标注。

（2）选择要产生间距的标注：根据基准标注指定要等间距放置的平行线性标注或角度标注。选择要进行调整的所有标注后，按下 Enter 键。

（3）输入值：在选定的标注间的距离。

标注间距命令绘制效果图如下：


登录/注册后可看大图
