AUTOCAD——基线标注

成都梦想凯德

基线标注用于产生一系列基于同一尺寸界限的尺寸标注，适用于线型标注、角度标注、对齐标注与坐标标注。在使用之前，应该标注出一个相关的尺寸作为基线标准。

执行方式

（1）单击菜单栏“标注→基线”。如图：


登录/注册后可看大图

（2）单击标注工具栏“基线”按钮如图：


登录/注册后可看大图

（3）在命令行中输入“DIMBASELINE”按enter键。如图：


登录/注册后可看大图

操作步骤

执行命令之后，命令行会显示以下信息：


登录/注册后可看大图

选项说明

（1）第二条尺寸界限原点：直接确定另一个尺寸的第二个尺寸界限的起点。

（2）选择：在上述提示下直接按enter键，命令行提示如下：


登录/注册后可看大图

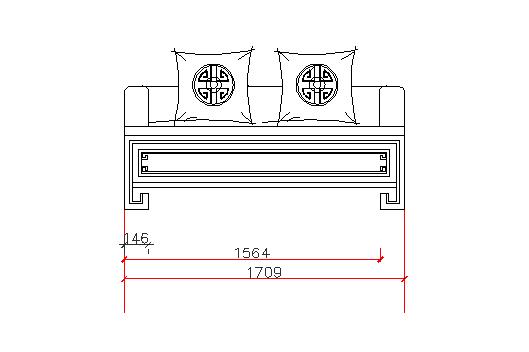

基线标注命令绘制效果图如下：


登录/注册后可看大图
