AUTOCAD——快速计算器

成都梦想凯德

执行各种算术、科学和几何计算，创建和使用变量，并转换测量单位。

执行方式

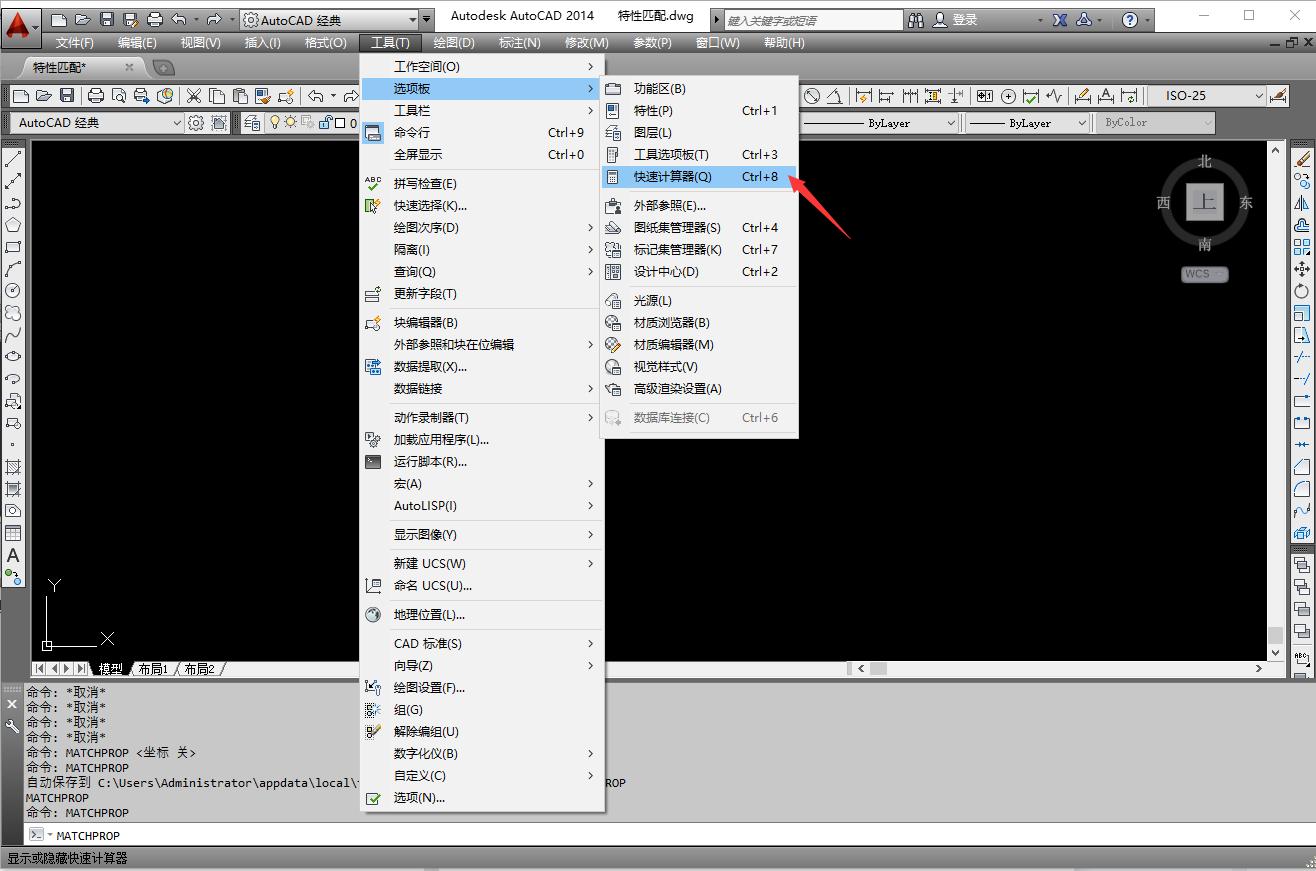

（1）单击菜单栏“工具→选项版→快速计算器”。如图：


登录/注册后可看大图

（2）单击标准工具栏“快速计算器”按钮。如图：


登录/注册后可看大图

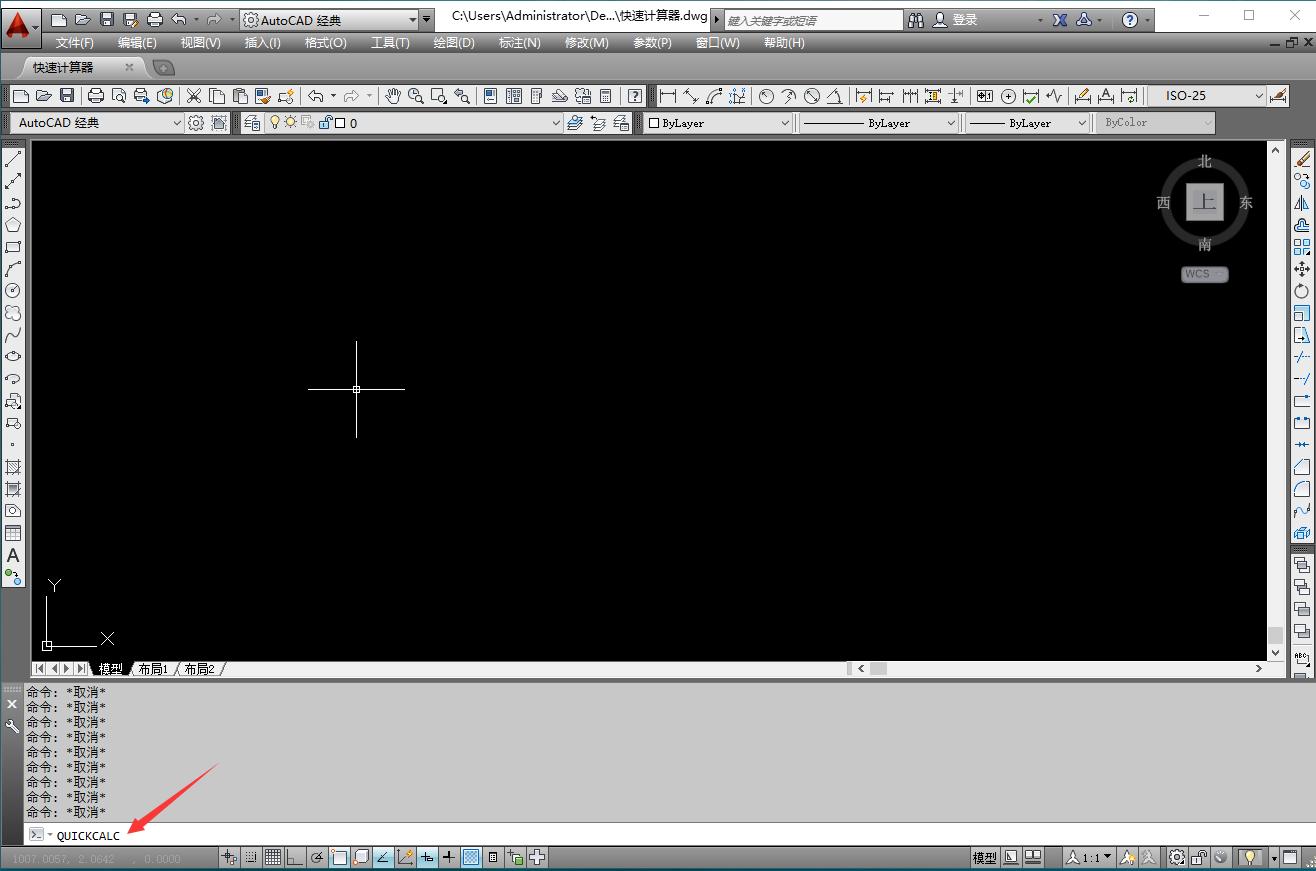

（3）在命令行中输入“QUICKCALC”按enter键。如图：


登录/注册后可看大图

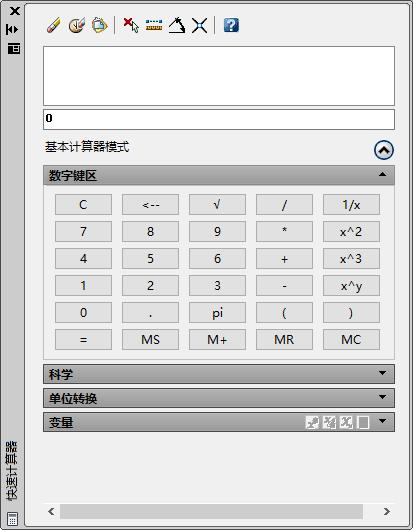

执行命令之后，系统会弹出下图所示快速计算器面板：


登录/注册后可看大图

计算器面板

选项说明

（1）常用函数快速计算器：


登录/注册后可看大图

清除输入框。

清除历史记录。

在命令提示下将值粘贴到输入框中。在命令执行过程中以透明方式使用快速计算器时，在计算器底部，此按钮将会替换为应用按钮。

计算点的坐标。

计算两点之间的距离。计算的距离始终显示为无单位的十进制值。

计算由两点定义的直线的角度。

计算由四点定义的两条直线段额交点。

（2）数字键区：提供可供用户输入算术表达式的数字和符号的标准键盘。

（3）单位转换区域：将测量单位从一种单位类型转换为另一种单位类型。单位转换区域只接受不带单位的小数值。

（4）变量：提供对预定义常量和函数的访问。

快捷函数列表说明如下：

快捷函数	快捷方式所对应的函数	说明
dee	Dist(end,end)	两端点之间的距离
ille	Ill(end,end,end,end)	四个端点确定两条直线的交点
mee	(end+end)/2	两端点的中点
nee	nor(end,end)	XY平面中两个端点的法向单位矢量
rad	rad	选定的圆、圆弧或多线段圆弧的半径
vee	vec(end,end)	两个端点所确定的矢量
vee1	Vec1(end,end)	两个单位所确定的单位矢量
