AUTOCAD——构造线

成都梦想凯德

在CAD在线绘图时，创建一条双向无限延长的线，一般用来当做辅助线，以方便绘图。

执行方式

（1）单击菜单栏“绘图→构造线”。如图：


登录/注册后可看大图

（2）单击绘图工具栏“构造线”按钮。如图：


登录/注册后可看大图

（3）在命令行中输入“XLINE”按enter键。如图：


登录/注册后可看大图

操作步骤

执行命令之后，命令行会显示以下信息：


登录/注册后可看大图

选项说明

（1）水平：只能在水平方向画构造线。

（2）垂直：只能在垂直方向画构造线。

（3）角度：指定构造线的角度。

（4）二等分：一般用在角平分线上。

（5）偏移：偏移构造线。

构造线的6种绘制方式如下图

指定点：


登录/注册后可看大图

水平：


登录/注册后可看大图

垂直：


登录/注册后可看大图

角度：


登录/注册后可看大图

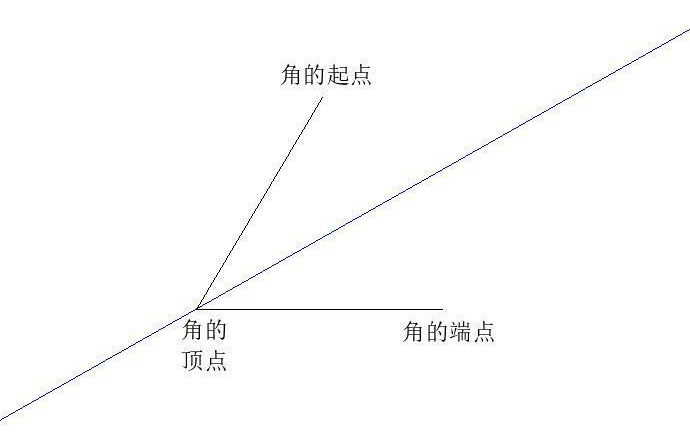

二等分：


登录/注册后可看大图

偏移：


登录/注册后可看大图
