CAD绘图工具——椭圆

成都梦想凯德

在在线CAD中创建椭圆。椭圆上的前两个点确定第一条轴的位置和长度，第三个点确定椭圆圆心与第二条轴端点之间的距离。

执行方式

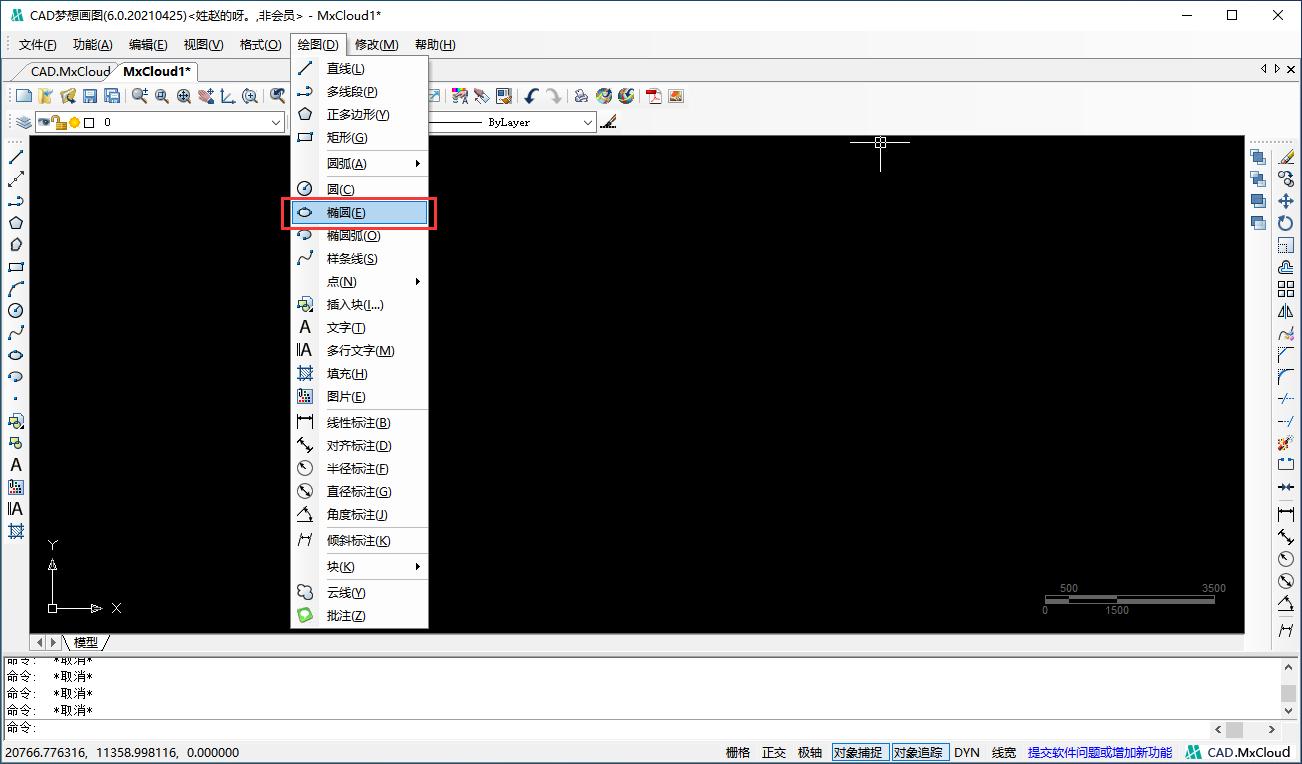

（1）单击菜单栏“绘图→圆”。如图：


登录/注册后可看大图

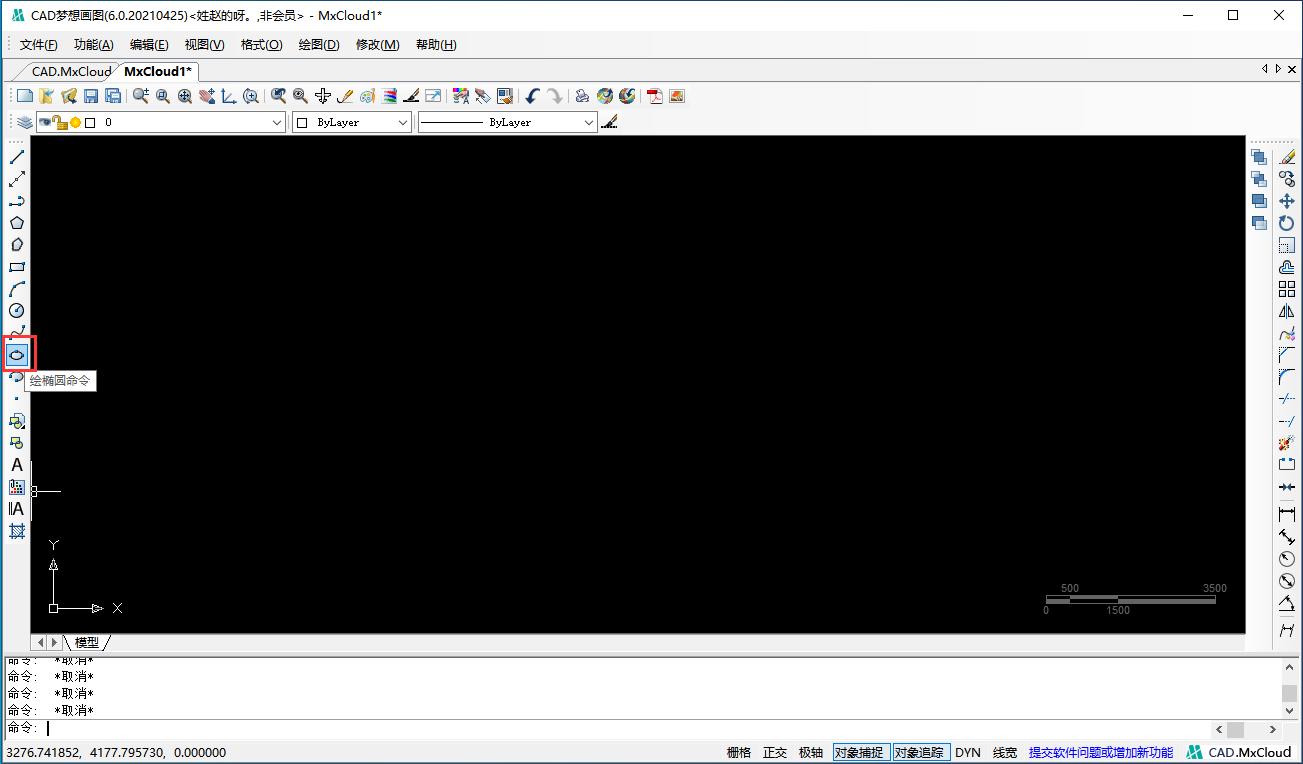

（2）单击绘图工具栏“绘椭圆命令”按钮。如图：


登录/注册后可看大图

（3）在左下角命令行中输入“_DrawEllipse”按enter键。如图：


登录/注册后可看大图

操作步骤

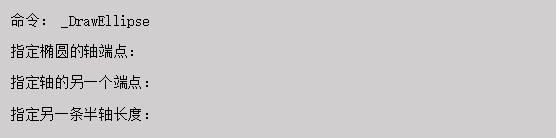

执行命令之后，命令行会显示以下信息：


登录/注册后可看大图

选项说明

（1）端点：通过指定椭圆上的三个端点来绘制椭圆图像。其中第一和第二端点用于确定椭圆的一条轴线，而且这条轴线的确定也确定了椭圆的角度。这条轴可以为椭圆的长轴，也可以为椭圆的短轴。


登录/注册后可看大图

椭圆效果图如下图所示：


登录/注册后可看大图
