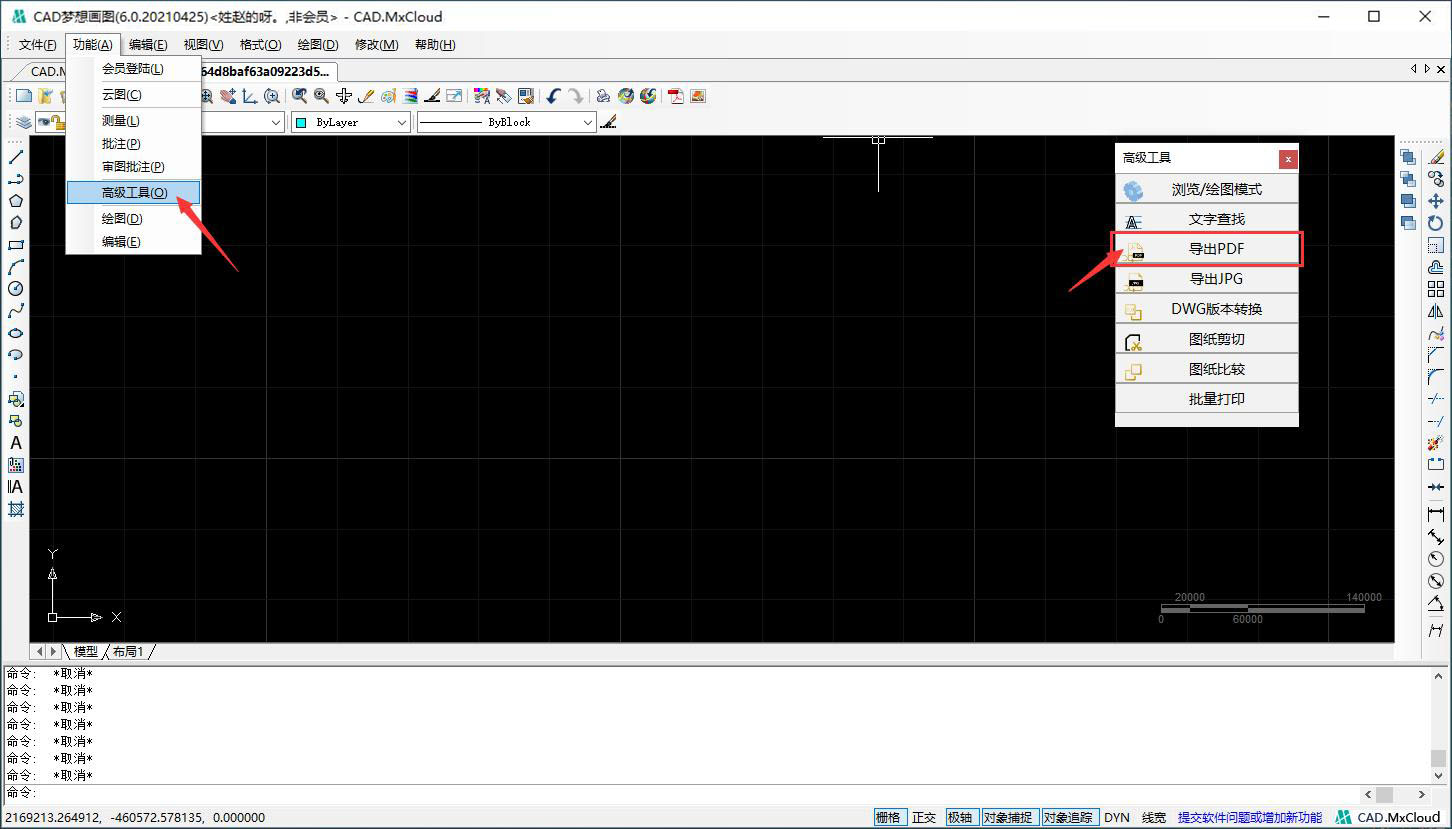

在CAD画图软件中将DWG转换成PDF文件（可以批量转换）。 执行方式 （1）单击菜单栏“功能→高级工具→导出PDF”。如图：
（2）在左下角命令行输入“MxCloud_ExportPdf”按enter键。如图：
（3）单击工具栏“导出PDF文件”按钮。如图：
执行命令之后，系统会弹出如图所示“DWG转PDF”对话框。
选项说明 （1）输出路径：转换PDF后，文件所存储的地方（建议不保存在桌面）。 （2）图纸标题：当前图纸的名称。 （3）图纸高度自动适应：勾选后，图纸高度根据导出图纸大小自动调节。不勾选，可以在下面框里输入高度。 （4）是否导出布局：是否导出在模具模式里面的图纸内容。 （5）使用黑白色导出：导出后的图纸显示颜色只有黑白两种。 （6）导出区域：图纸导出的范围。 图纸界限：以图纸最小外包框导出整个图纸上的所有内容。 显示区域：当前视图窗口显示的图纸内容。 选择区域：在图纸上选择需要导出的区域。 坐标：选择对象的区域坐标。 （7）批量转换：把一个目录下所有的DWG文件一次性全部转换成PDF。使用此选项，会显示如图所示“浏览文件夹”对话框。
导出的PDF文件和源文件在一个文件夹里。如图：
（8）打印完成后，会显示如图所示“导出成功”对话框。
导出PDF 效果图如下图所示： （1）图纸界限效果 参数选择：

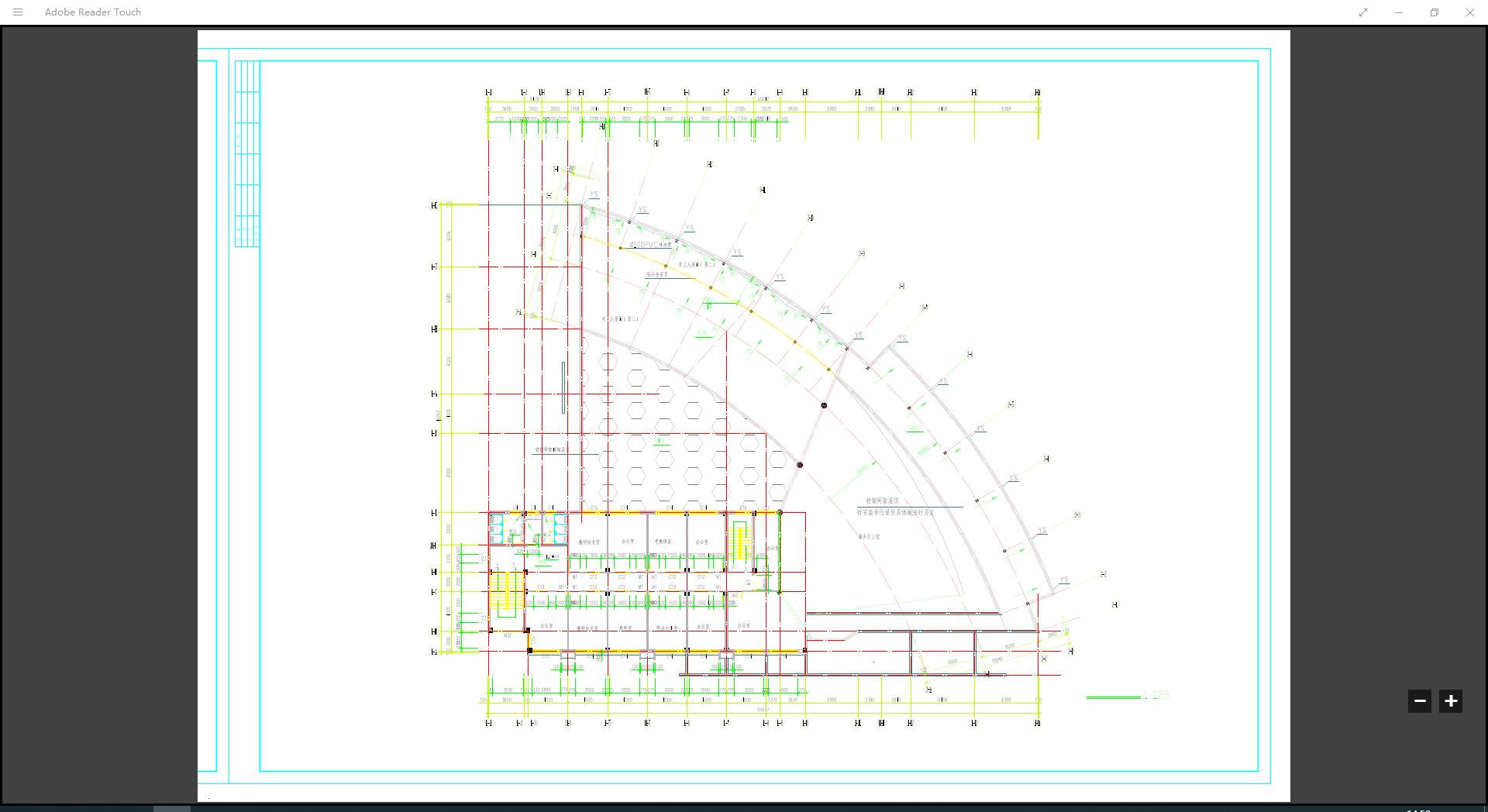

图纸界限效果：
（2）显示区域 参数选择：
显示区域效果：
（3）选择区域 参数选择：
选择区域效果：

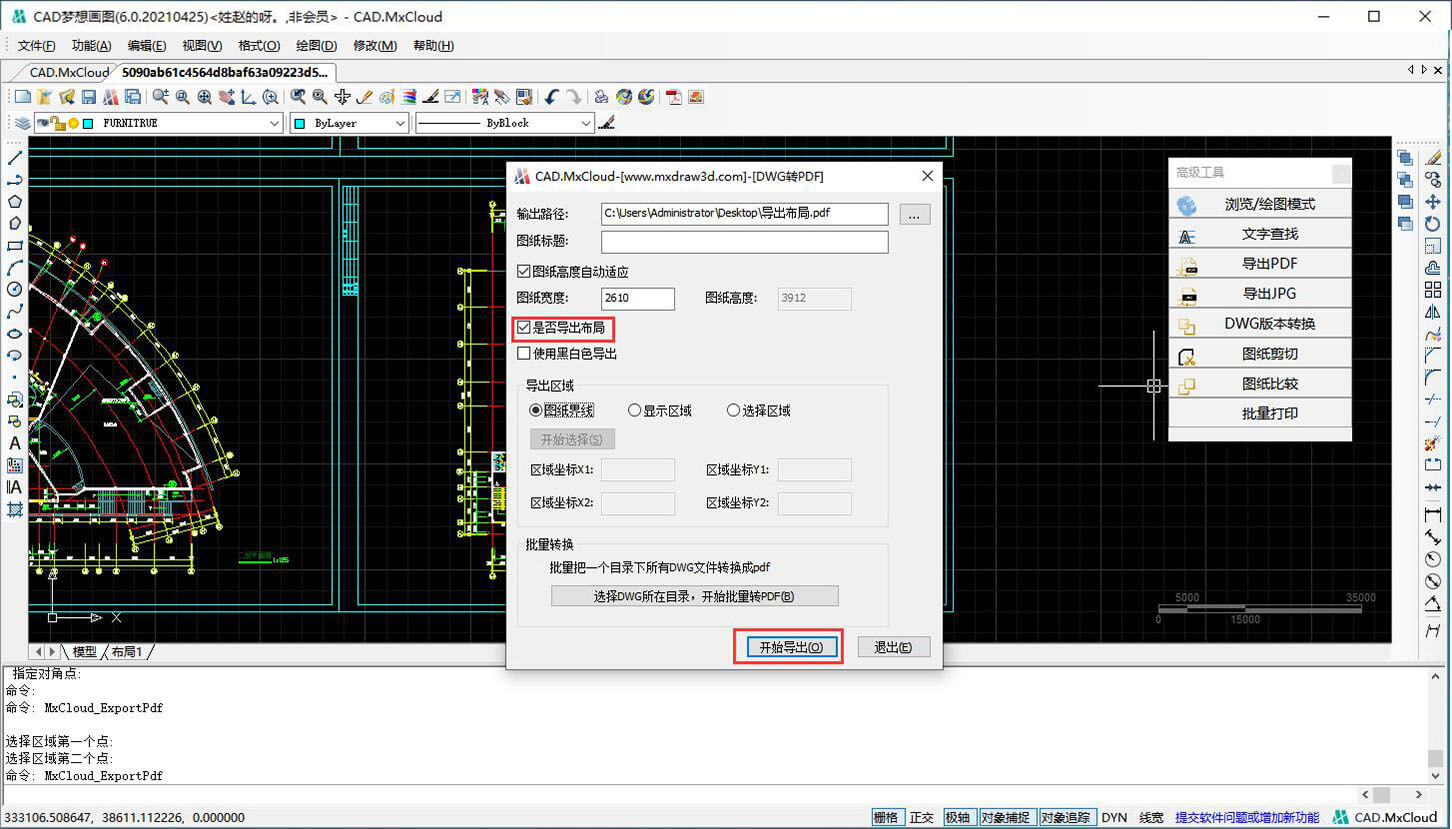

（4）导出布局 参数选择：

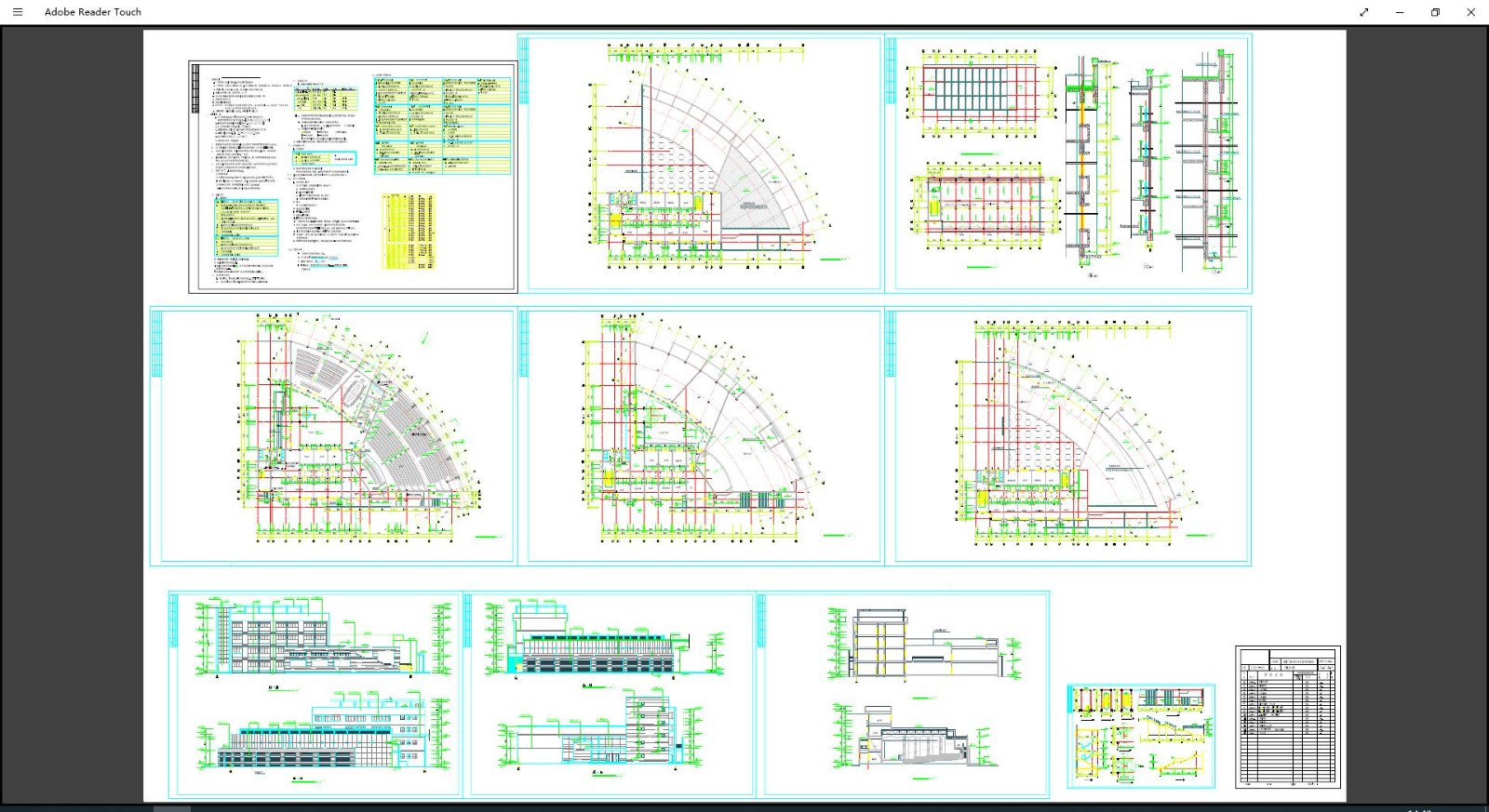

导出布局效果：
（5）黑白导出 参数选择：
黑白导出效果：
|
