[分享] CAD绘图工具中的正多边形命令

[复制链接]
发表于 2021-8-27 15:05:43 | 显示全部楼层 |阅读模式
在线CAD中多边形是由最少3个,最多1024个等长的复合线组成的封闭图形。绘制多边形的方法是指定多边形的边数、中心和内切圆或外切圆的半径。
执行方式

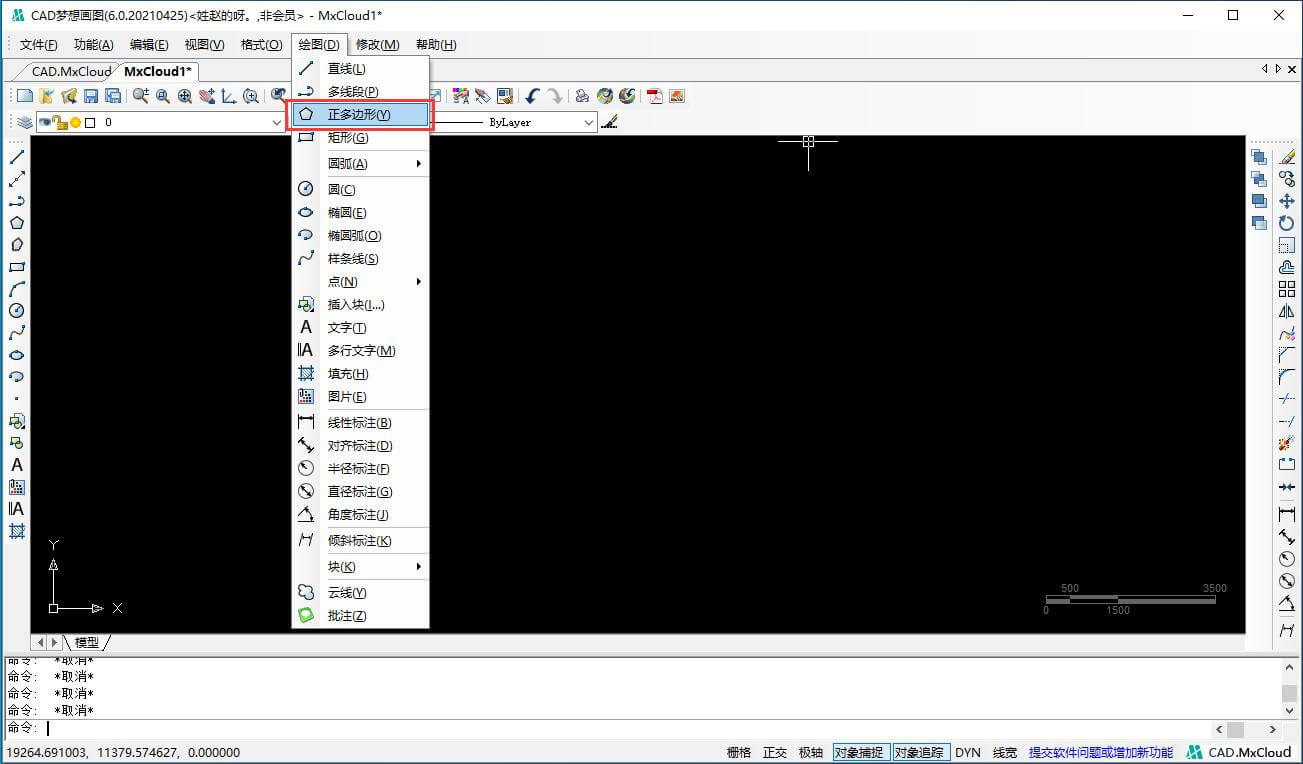

(1)单击菜单栏“绘图→正多边形”。如图:


登录/注册后可看大图

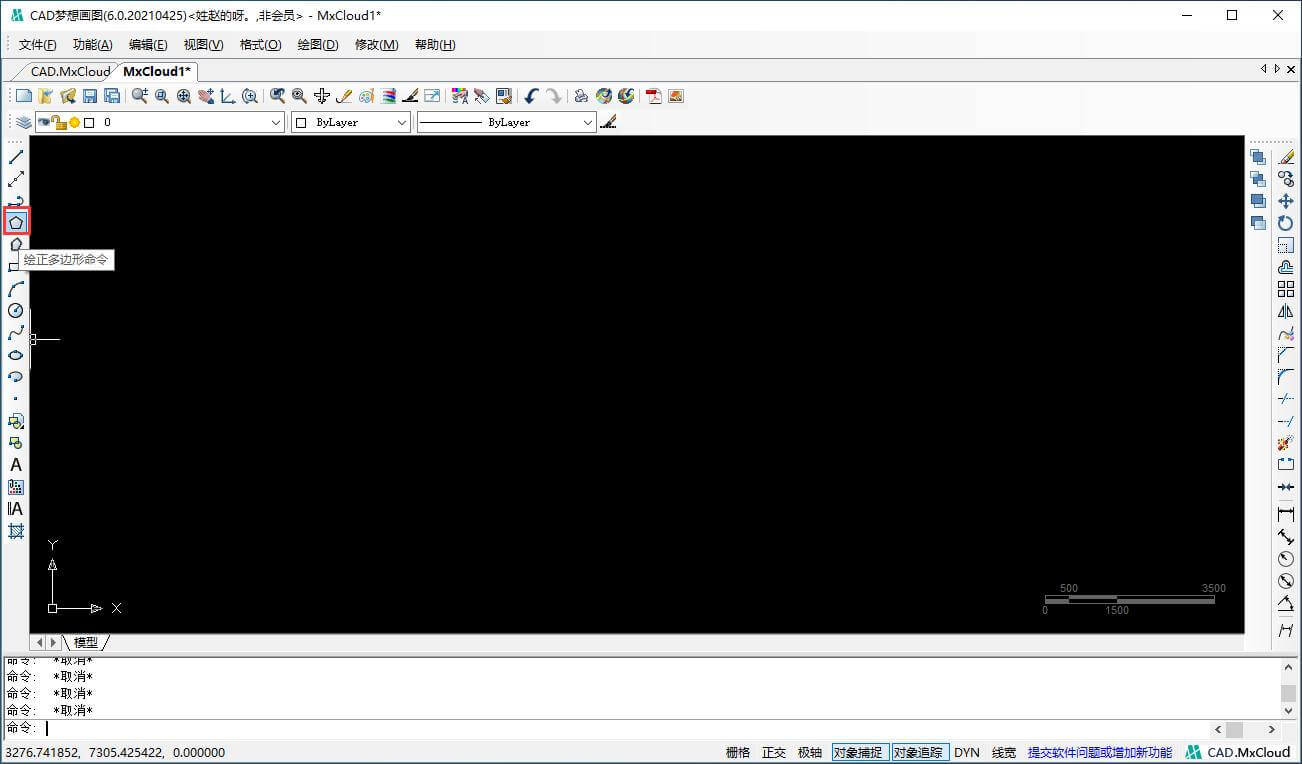

(2)单击绘图工具栏“正多边形命令”按钮。如图:


登录/注册后可看大图

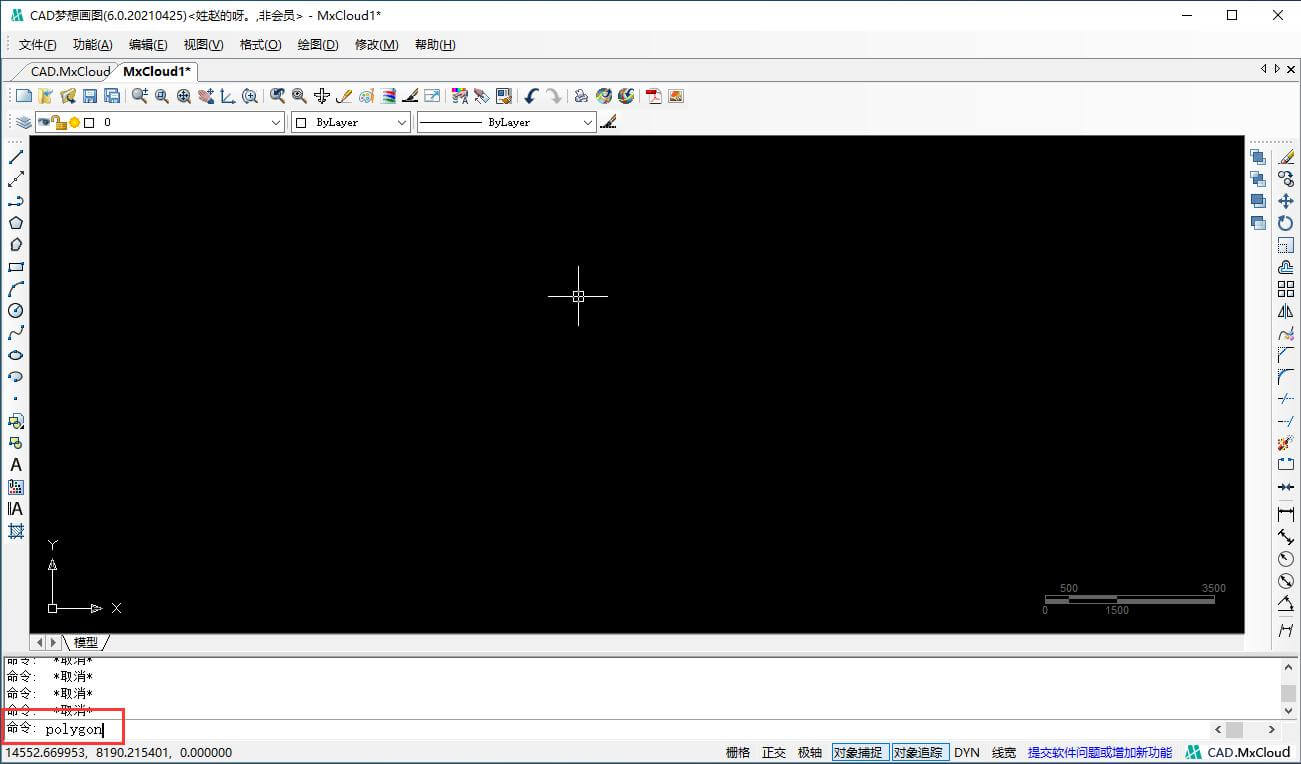

(3)在左下角工具栏中输入“polygon”按enter键。如图:


登录/注册后可看大图


操作步骤

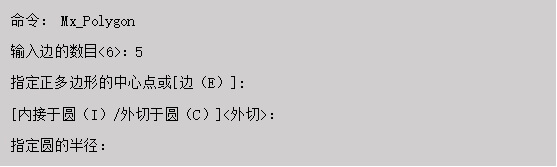

执行命令之后,命令行会显示以下信息:


登录/注册后可看大图


(1)边数:指定多边形的边数(3-1024)。
(2)指定正多边形的中心点:指定正多边形中心点的位置,以及新对象时内接圆还是外切圆。
1)内接于圆
指定外接圆的半径,正多边形的顶点都在此圆周上。用定点设备指定半径,决定正多边形的旋转角度和尺寸。指定半径值将以当前捕捉旋转角度绘制正多边形的底边。
2)外切于圆
指定从正多边形圆心到各边中点的距离。用定点设备指定半径,决定正多边形的旋转角度和尺寸。指定半径值将当前捕捉旋转角度绘制正多边形的底边。
正多边形效果图如下图所示:
内接于圆 :


登录/注册后可看大图

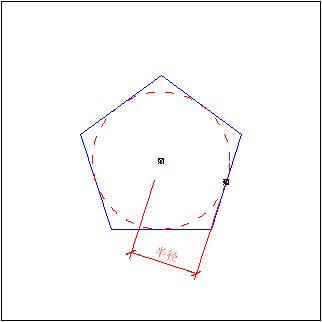

外切于圆:


登录/注册后可看大图
