无源互调分析仪——器件测试连接与说明

UID: 520549

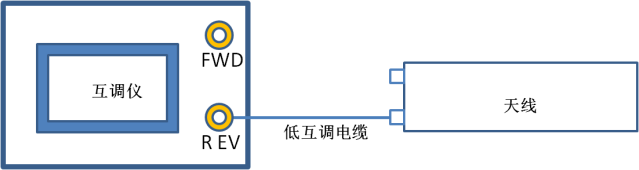

一、天线测试

测试环境：微波暗室内

测试连接：互调仪REV端口—低互调电缆—天线端口

互调仪设置：
1.两路功率输出设为43dBm
2.测试路径选择REV
3.测试阶数选择3rd
4.点频2Tone或扫频Swept（自选）

测试方法：保证天线位于微波暗室内，点击开始按键，连续测试3次或以上，取其平均値以确认互调指标。如为多端口天线，依次进行替换，完成整面测试。

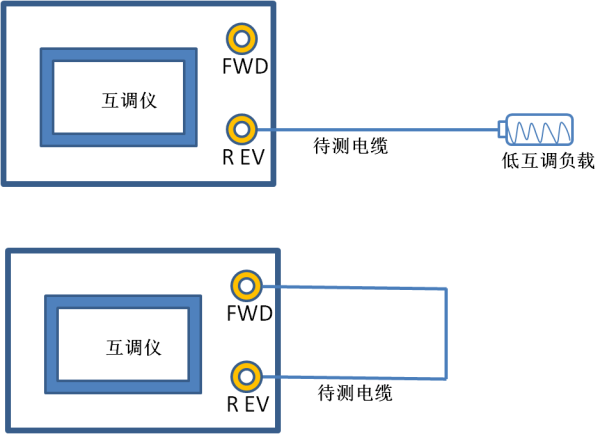

二、跳线及电缆测试

测试环境：常规室内

测试连接：
1.反射测试：互调仪REV端口—跳线或电缆—低互调负载
2.直通测试：互调仪REV端口—跳线或电缆—互调仪FWD端口

互调仪设置：
1.两路功率输出设为43dBm
2.测试路径选择REV或FWD
3.测试阶数选择3rd
4.点频2Tone或扫频Swept（自选）

测试方法：确保各端口和接头处连接良好，必要时使用力矩扳手，按规定数值加力到位。连续测试3次或以上，取其平均値以确认互调指标。

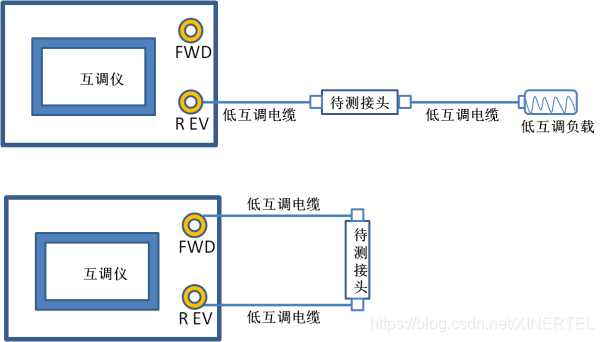

三、接头及转接器的测试

测试环境：常规室内

测试连接：
1.反射测试：互调仪REV端口—低互调电缆—接头或转接器—低互调电缆—低互调负载
2.直通测试：互调仪REV端口—低互调电缆—接头或转接器—低互调电缆—互调仪FWD端口

互调仪设置：
1.两路功率输出设为43dBm
2.测试路径选择REV或FWD
3.测试阶数选择3rd
4.点频2Tone或扫频Swept（自选）

测试方法：确保各端口和接头处连接良好，必要时使用力矩扳手，按规定数值加力到位。连续测试3次或以上，取其平均値以确认互调指标。

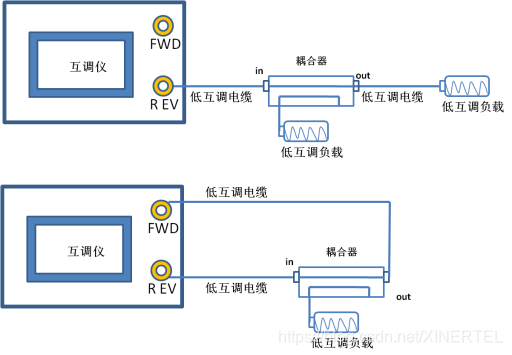

四、耦合器的测试

测试环境：常规室内

测试连接：
1.反射测试：互调仪REV端口—低互调电缆—耦合器IN端口—耦合器OUT端口—低互调电缆—低互调负载 ； 耦合口—低互调负载
2.直通测试：互调仪REV端口—低互调电缆—耦合器IN端口—耦合器OUT端口—低互调电缆—互调仪FWD端口 ； 耦合口—低互调负载

互调仪设置：
1.两路功率输出设为43dBm
2.测试路径选择REV或FWD
3.测试阶数选择3rd
4.点频2Tone或扫频Swept（自选）

测试方法：确保各端口和接头处连接良好，必要时使用力矩扳手，按规定数值加力到位。连续测试3次或以上，取其平均値以确认互调指标

五、功分器的测试

测试环境：常规室内

测试连接：

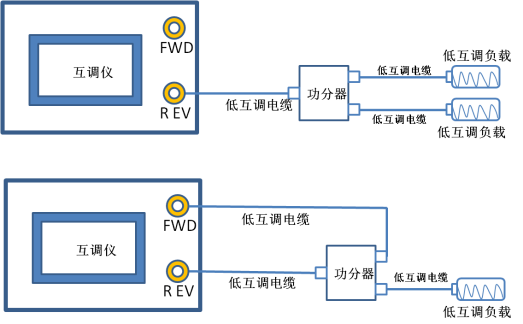

1.反射测试：互调仪REV端口—低互调电缆—功分器IN端口—功分器OUT端口1—低互调电缆—低互调负载（功分器OUT端口2—低互调电缆—低互调负载）
2.直通测试：互调仪REV端口—低互调电缆—功分器IN端口—功分器OUT端口1或2—低互调电缆—互调仪FWD端口（功分器OUT端口2或1—低互调电缆—低互调负载）

互调仪设置：
1.两路功率输出设为43dBm
2.测试路径选择REV或FWD
3.测试阶数选择3rd
4.点频2Tone或扫频Swept（自选）

测试方法：确保各端口和接头处连接良好，必要时使用力矩扳手，按规定数值加力到位。连续测试3次或以上，取其平均値以确认互调指标

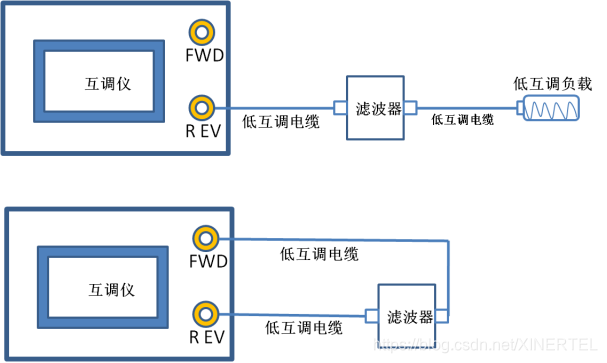

六、滤波器的测试

测试环境：常规室内

测试连接：
1.反射测试：互调仪REV端口—低互调电缆—滤波器IN端口—滤波器OUT端口—低互调电缆—低互调负载
2.直通测试：互调仪REV端口—低互调电缆—滤波器IN端口—滤波器OUT端口—低互调电缆—互调仪FWD端口

互调仪设置：
1.两路功率输出设为43dBm
2.测试路径选择REV或FWD
3.测试阶数选择3rd
4.点频2Tone或扫频Swept（自选）

测试方法：确保各端口和接头处连接良好，必要时使用力矩扳手，按规定数值加力到位。连续测试3次或以上，取其平均値以确认互调指标

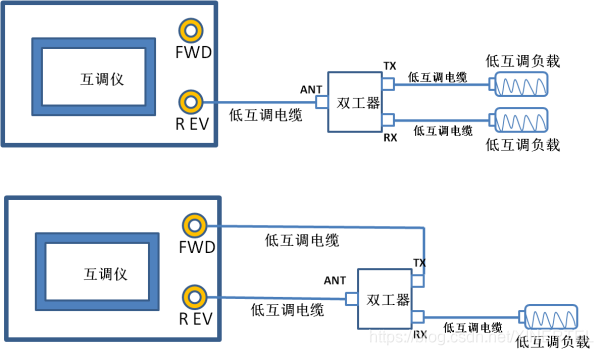

七、双工器的测试

测试环境：常规室内

测试连接：
1.反射测试：互调仪REV端口—低互调电缆—双工器ANT端口—双工器TX端口—低互调电缆—低互调负载(双工器RX端口—低互调电缆—低互调负载)
2.直通测试：互调仪REV端口—低互调电缆—双工器ANT端口—双工器TX端口—低互调电缆—互调仪FWD端口(双工器RX端口—低互调电缆—低互调负载)

互调仪设置：
1.两路功率输出设为43dBm
2.测试路径选择REV或FWD
3.测试阶数选择3rd
4.点频2Tone或扫频Swept（自选）

测试方法：确保各端口和接头处连接良好，必要时使用力矩扳手，按规定数值加力到位。连续测试3次或以上，取其平均値以确认互调指标

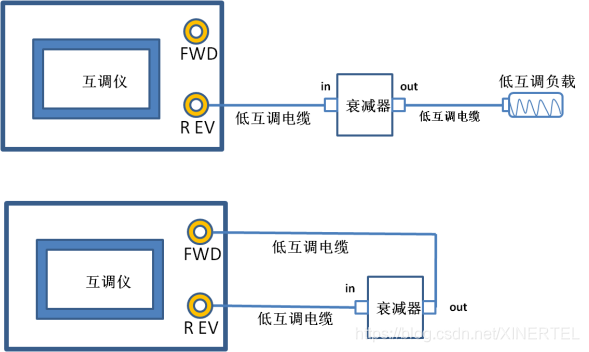

八、衰减器的测试

测试环境：常规室内

测试连接：
1.反射测试：互调仪REV端口—低互调电缆—衰减器IN端口—衰减器OUT端口—低互调电缆—低互调负载
2.直通测试：互调仪REV端口—低互调电缆—衰减器IN端口—衰减器OUT端口—低互调电缆—互调仪FWD端口

互调仪设置：
1.两路功率输出设为43dBm
2.测试路径选择REV或FWD
3.测试阶数选择3rd
4.点频2Tone或扫频Swept（自选）

测试方法：确保各端口和接头处连接良好，必要时使用力矩扳手，按规定数值加力到位。连续测试3次或以上，取其平均値以确认互调指标

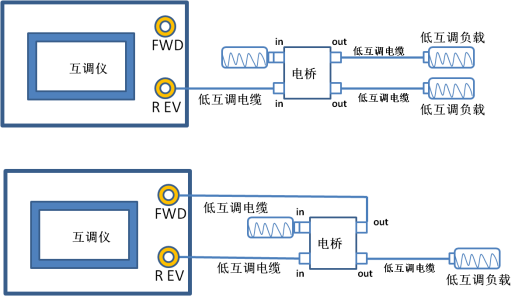

九、电桥的测试

测试环境：常规室内

测试连接：
1.反射测试：互调仪REV端口—低互调电缆—电桥入端口1—电桥输出端口1—低互调电缆—低互调负载(其他端口接低互调负载)
2.直通测试：互调仪REV端口—低互调电缆—电桥入端口1—电桥输出端口1—低互调电缆—互调仪FWD端口(其他端口接低互调负载)

互调仪设置：
1.两路功率输出设为43dBm
2.测试路径选择REV或FWD
3.测试阶数选择3rd
4.点频2Tone或扫频Swept（自选）

测试方法：确保各端口和接头处连接良好，必要时使用力矩扳手，按规定数值加力到位。连续测试3次或以上，取其平均値以确认互调指标

十、避雷器的测试

测试环境：常规室内

测试连接：

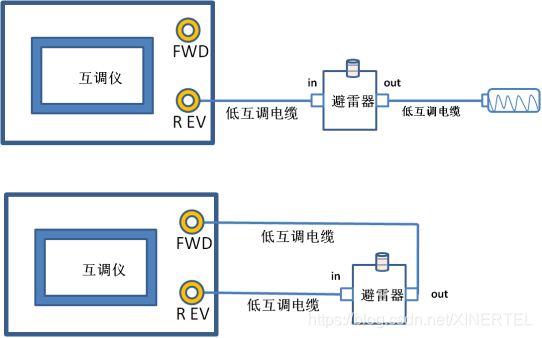

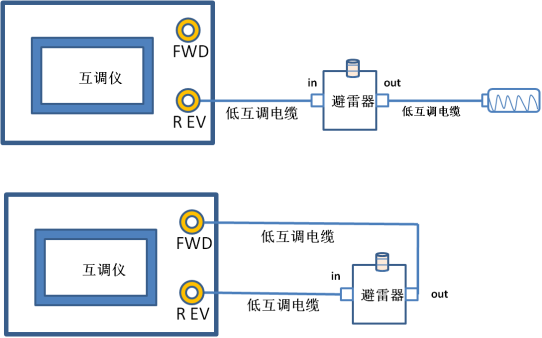

1.反射测试：互调仪REV端口—低互调电缆—避雷器IN端口—避雷器OUT端口—低互调电缆—低互调负载
2.直通测试：互调仪REV端口—低互调电缆—避雷器IN端口—避雷器OUT端口—低互调电缆—互调仪FWD端口

互调仪设置：
1.两路功率输出设为43dBm
2.测试路径选择REV或FWD
3.测试阶数选择3rd
4.点频2Tone或扫频Swept（自选）

测试方法：确保各端口和接头处连接良好，必要时使用力矩扳手，按规定数值加力到位。连续测试3次或以上，取其平均値以确认互调指标
