HCIP实验手册-23.BGP路由聚合-自动聚合

Goodluckman

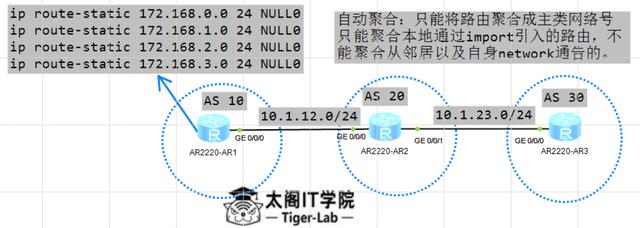

BGP路由聚合-自动聚合


登录/注册后可看大图

实验需求:
1、R1和R2，R2和R3之间使用直连接口建立EBGP邻居关系
2、在R1上配置静态路由前三条通过import引入BGP，其中第4条静态通过network引入
3、在R1上配置自动聚合

预配:
R1
interface g0/0/0
ip add 10.1.12.1 24
R2
interface g0/0/0
ip add 10.1.12.2 24
interface g0/0/1
ip add 10.1.23.2 24
R3
interface g0/0/0
ip add 10.1.23.3 24

具体配置:
1、R1和R2，R2和R3之间使用直连接口建立EBGP邻居关系
R1
bgp 10
router-id 1.1.1.1
peer 10.1.12.2 as-number 20
R2
bgp 20
router-id 2.2.2.2
peer 10.1.12.1 as-number 10
peer 10.1.23.3 as-number 30
R3
BGP 30
router-id 3.3.3.3
peer 10.1.23.2 as-number 20

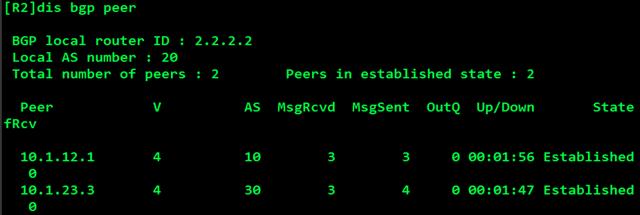

检查现象:R2-display BGP peer


登录/注册后可看大图

2、在R1上配置静态路由前三条通过import引入BGP，其中第4条静态通过network引入
R1
ip route-static 192.168.0.0 24 NULL 0
ip route-static 192.168.1.0 24 NULL 0
ip route-static 192.168.2.0 24 NULL 0
ip route-static 192.168.3.0 24 NULL 0
bgp 10
import-route static
network 192.168.3.0 24

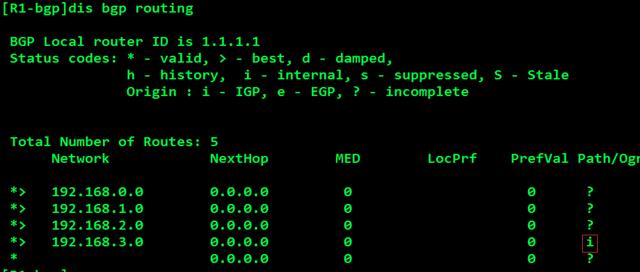

检查现象:display BGP routing-table


登录/注册后可看大图

3、在R1上配置自动聚合
R1
bgp 10
summary automatic


登录/注册后可看大图

提示:自动聚合只能在import-route引入的路由中选择

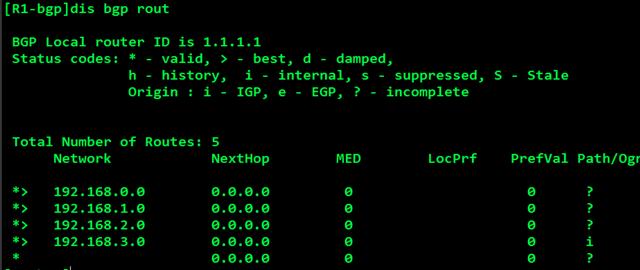

检查现象:display BGP routing发现并没有产生聚合路由,任然如下图所示


登录/注册后可看大图

现在重新配置4条静态再次引入和network
R1
ip route-static 172.168.0.0 24 NULL 0
ip route-static 172.168.1.0 24 NULL 0
ip route-static 172.168.2.0 24 NULL 0
ip route-static 172.168.3.0 24 NULL 0
bgp 10
import-route static
network 172.168.3.0 24

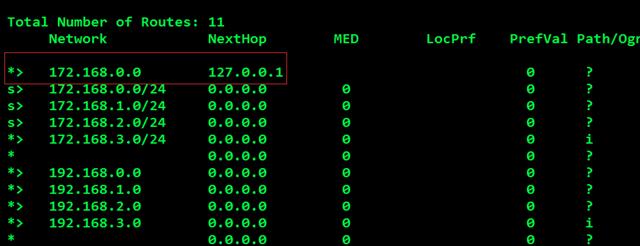

检查现象:display BGP routing-table看到了多出来的一条汇总172.168.0.0


登录/注册后可看大图

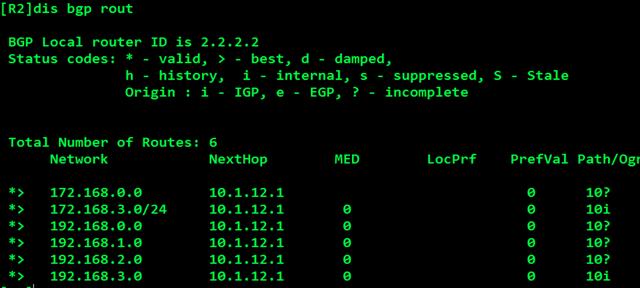

R2-display BGP routing-table看到传递过来的汇总172.168.0.0


登录/注册后可看大图

之所以能够看到172.168.3.0是因为这是network传递的bgp路由条目
注:
自动聚合：只能将路由聚合成主类网络号只能聚合本地通过import引入的路由，不
能聚合从邻居以及自身network通告的。
思考:
为什么一开始192的那些静态没有被汇总?
