BGP路由属性-MED


登录/注册后可看大图

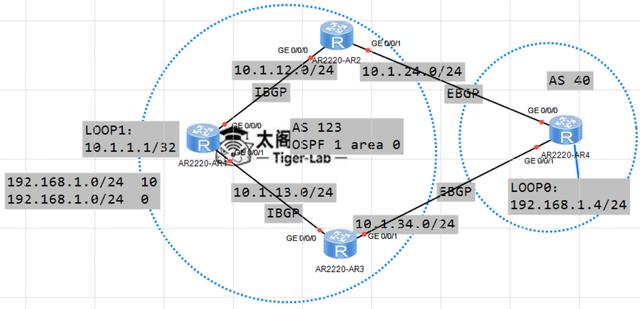

实验需求:
1、R1，R2，R3之间互联网段以及他们的loopback0通告进OSPF 1 area 0，loopback0为X.
X.X.X/32，R1是1.1.1.1/32
2、R1和R2之间，R1和R3之间通过loopback0接口建立IBGP
3、R2和R4之间，R3和R4之间通过直连链路建立EBGP邻居
4、R4上通过network方式通告loopback0接口
5、R1访问R4的loopback0接口走R3

具体配置
1、R1，R2，R3之间互联网段以及他们的loopback0通告进OSPF 1 area 0，loopback0为X.X.X.X/32，R1是1.1.1.1/32
R1
ospf 1 router-id 1.1.1.1
area 0.0.0.0
network 1.1.1.1 0.0.0.0
network 10.1.12.1 0.0.0.0
network 10.1.13.1 0.0.0.0
R2
ospf 1 router-id 2.2.2.2
area 0.0.0.0
network 2.2.2.2 0.0.0.0
network 10.1.12.2 0.0.0.0
R3
ospf 1 router-id 3.3.3.3
area 0.0.0.0
network 3.3.3.3 0.0.0.0
network 10.1.13.3 0.0.0.0

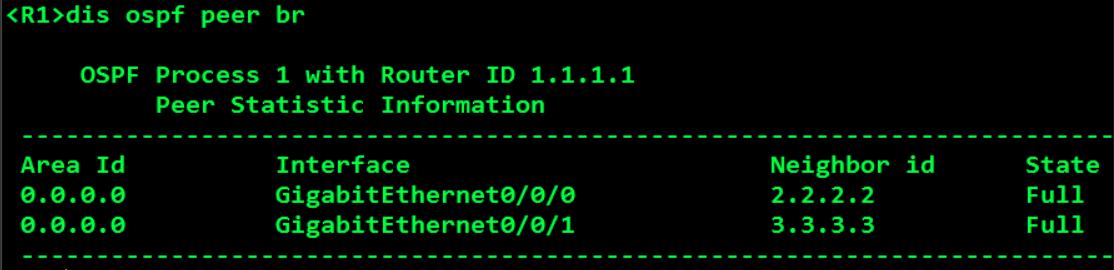

检查现象:R1-display ospf peer brief 可以看见full状态邻居R2,R3


登录/注册后可看大图

2、R1和R2之间，R1和R3之间通过loopback0接口建立IBGP
R1
bgp 123
router-id 1.1.1.1
peer 2.2.2.2 as-number 123
peer 2.2.2.2 connect-interface LoopBack0
peer 3.3.3.3 as-number 123
peer 3.3.3.3 connect-interface LoopBack0
R2
bgp 123
router-id 2.2.2.2
peer 1.1.1.1 as-number 123
peer 1.1.1.1 connect-interface LoopBack0
peer 1.1.1.1 next-hop-local
R3
bgp 123
router-id 3.3.3.3
peer 1.1.1.1 as-number 123
peer 1.1.1.1 connect-interface LoopBack0
peer 1.1.1.1 next-hop-local

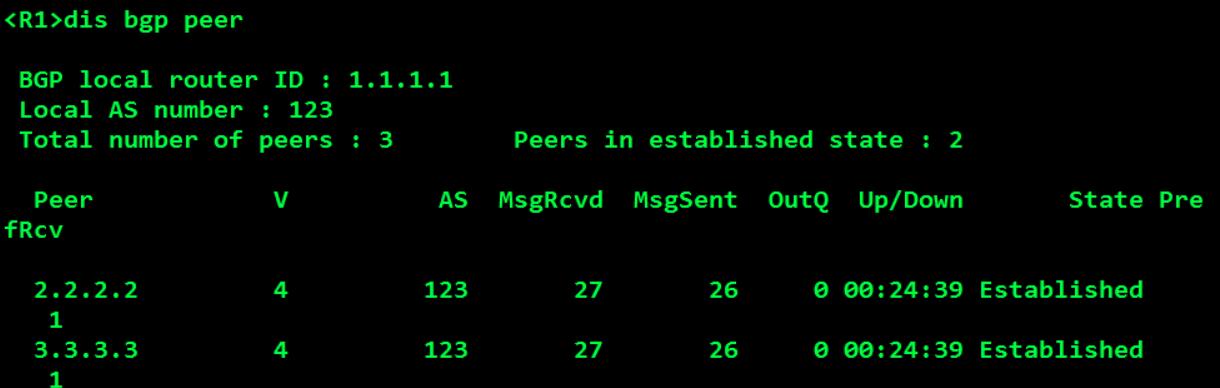

检查现象:R1-display BGP peer


登录/注册后可看大图

3、R2和R4之间，R3和R4之间通过直连链路建立EBGP邻居
R4
bgp 40
router-id 4.4.4.4
peer 10.1.24.2 as-number 123
peer 10.1.34.3 as-number 123
R2
bgp 123
peer 10.1.24.4 as-number 40
R3
bgp 123
peer 10.1.24.4 as-number 40
4、R4上通过network方式宣告loopback0接口
R4
BGP 40
network 192.168.1.0

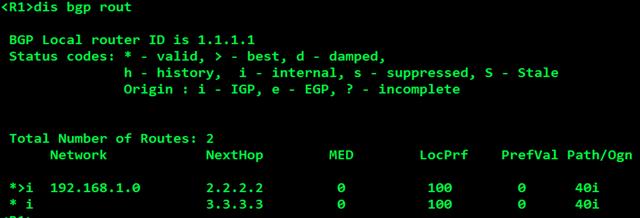

检查现象:R1-display BGP routing-table看到R2和R3bgp传递过来的路由条目


登录/注册后可看大图

注:>代表最优,R1默认走R2访问192.168.1.0(R4的loopback0)
5、R1访问R4的loopback0接口走R3
在R4上修改BGP路由MED属性使得R1优选R3访问R4的loopback0接口：
(1) 使用ACL抓取R4的loopback 0接口路由
R4
acl 2000
rule permit source 192.168.1.0 0
(2) 使用Route-Policy中if-match匹配ACL 2000
(3) 使用apply给if-match匹配的路由做动作
route-policy MED permit node 10
if-match acl 2000
apply cost 10
(4) 对邻居使用该策略修改MED属性
R4
bgp 40
peer 10.1.24.2 route-policy MED export

<R1> refresh bgp all import //R1刷新一下bgp

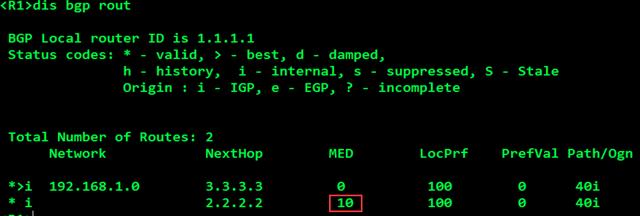

检查现象:R1-display bgp routing-table 看见优选R3的路由,并且MED值为10


登录/注册后可看大图

注:
MED：Muliti-Exit-Disc，多出口鉴别器，可选非过渡属性用于告知邻居AS如何选择一个更好的流量入口进入本AS，该值越小越优先，缺省或者不携带都当作0来处理。传递给邻居AS后不能再传递给邻居AS的其他的EBGP邻居。
MED值本质为BGP路由的开销，在IP路由表中开销值使用MED表示。
