ISIS-基础配置

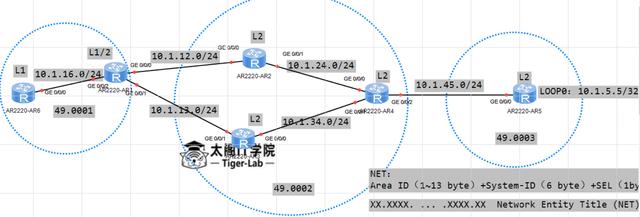

登录/注册后可看大图

实验说明:
1、配置IP地址
2、根据图示划分ISIS区域、system-id以及路由器级别，比如R1的system-id为0000.0000.0001
3、在路由器互联的端口运行ISIS 1，将R5的LOOP0接口通告进ISIS
4、验证：检查路由器之间的ISIS邻居关系
5、验证：R6可以ping通R5的loop0接口
具体配置:
1、配置IP地址
R6
interface g0/0/0
ip add 10.1.16.6 24
R1
interface g0/0/2
ip add 10.1.16.1 24
interface g0/0/0
ip add 10.1.12.1 24
interface g0/0/1
ip add 10.1.13.1 24
R2
interface g0/0/0
ip add 10.1.12.2 24
interface g0/0/1
ip add 10.1.24.2 24
R3
interface g0/0/1
ip add 10.1.13.3 24
interface g0/0/0
ip add 10.1.34.3 24
R4
interface g0/0/0
ip add 10.1.24.4 24
interface g0/0/1
ip add 10.1.34.4 24
interface g0/0/2
ip add 10.1.45.4 24
R5
interface g0/0/0
ip add 10.1.45.5 24
interface loopback 0
ip add 10.1.5.5 32
2、根据图示划分ISIS区域、system-id以及路由器级别
R6
isis 1
network-entity 49.0001.0000.0000.0006.00 //配置NET地址,指定System-id和area-id
is-level level-1 //指定R6路由器级别为level-1
R1
isis 1
network-entity 49.0001.0000.0000.0001.00
is-level level-1-2
R2
isis 1
network-entity 49.0002.0000.0000.0002.00
is-level level-2
R3
isis 1
network-entity 49.0002.0000.0000.0003.00
is-level level-2
R4
isis 1
network-entity 49.0002.0000.0000.0004.00
is-level level-2
R5
isis 1
network-entity 49.0003.0000.0000.0005.00
is-level level-2
3、在路由器互联的端口运行ISIS 1，将R5的LOOP0接口通告进ISIS
R6
interface g0/0/0
isis enable 1 //1为isis的进程号
R1
interface g0/0/0
isis enable 1
interface g0/0/1
isis enable 1
interface g0/0/2
isis enable 1
R2
interface g0/0/0
isis enable 1
interface g0/0/1
isis enable 1
R3
interface g0/0/0
isis enable 1
interface g0/0/1
isis enable 1
R4
interface g0/0/0
isis enable 1
interface g0/0/1
isis enable 1
interface g0/0/2
isis enable 1
R5
interface g0/0/0
isis enable 1
interface loopback 0
isis enable 1
4、验证：检查路由器之间的ISIS邻居关系
display isis peer

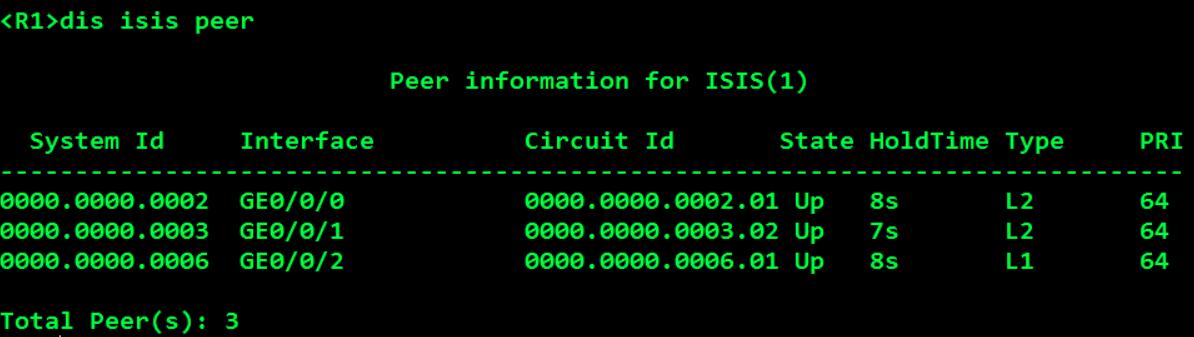

R1有3个isis邻居


登录/注册后可看大图

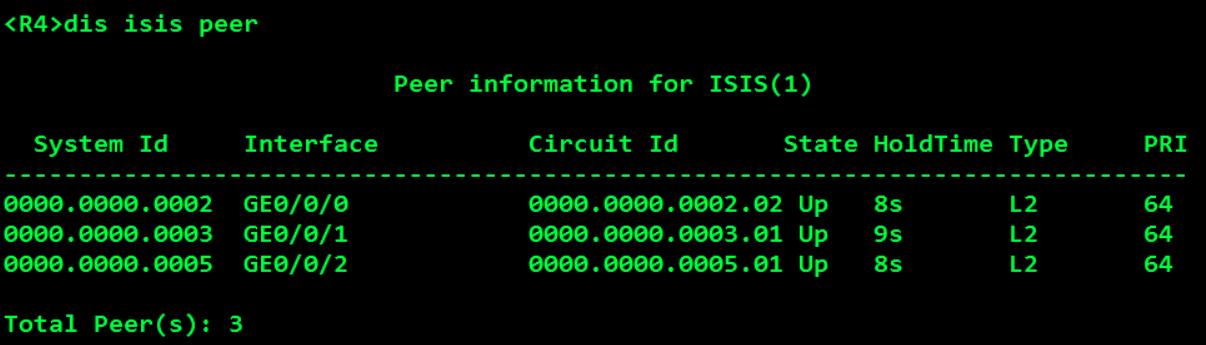

R4有3个isis邻居


登录/注册后可看大图

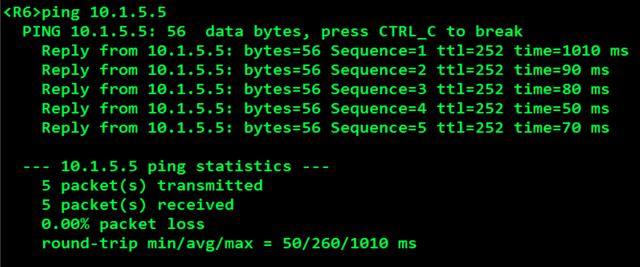

5、验证：R6可以ping通R5的loop0接口


登录/注册后可看大图

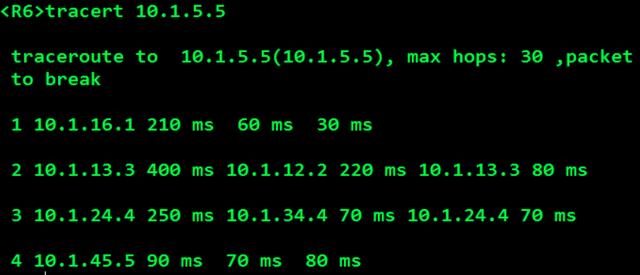

还有负载均衡


登录/注册后可看大图
