三台交换机模拟内网，两个路由器模拟外网，ping通

archy8899

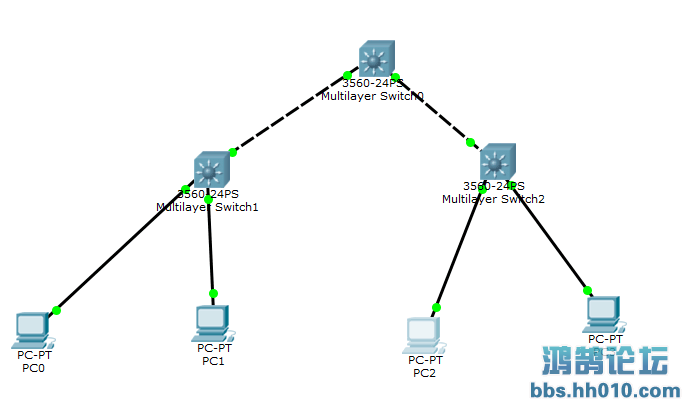

大家好，三个三层交换机按下图连接后，通过配置完全可以ping通，pc0的IP是192.168.10.2网关192.168.10.1,PC1的IP为192.168.10.2，网关192.168.20.2,其余两台电脑依次类推，

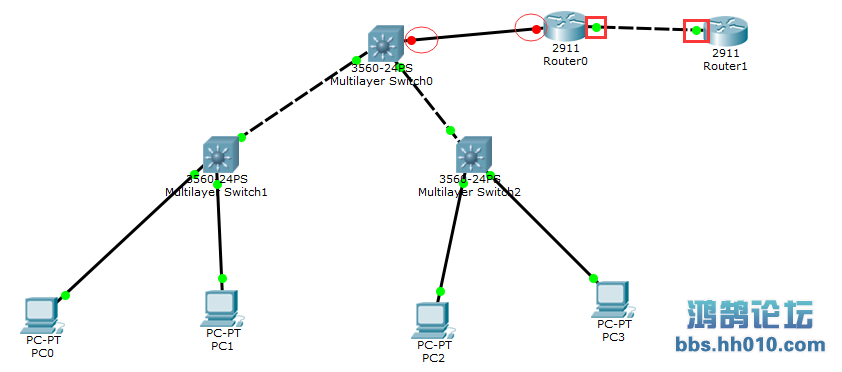

现在在最顶层的三层交换机上加上两个路由器，如下图，画椭圆形的两个端口不会配，花正方形的两个端口已经配好，请问画椭圆的两个端口怎么配？越详细越好，谢谢各位大神了！！！

shenxian

archy8899

刚才有一点说错了，PC1的IP地址是192.168.20.2网关为192.168.20.1

cy0516

ROUTER:
int fa0/0no ip add
no shut
int fa0/0.10
encap dot1q 10
ip add 192.168.10.1 255.255.255.0
int fa0/0.20
encap dot1q 20
ip add 192.168.20.1 255.255.255.0




SWITCH:
int fa0/1
switchport trunk encap dot1q
switchport mode trunk

archy8899

cy0516 发表于 2016-6-20 15:10
int fa0/0

左边第二个椭圆端口具体IP地址是？谢谢

cy0516

刚才发错了

ROUTER:
int fa0/0no ip add
no shut
int fa0/0.10
encap dot1q 10
ip add 192.168.10.1 255.255.255.0
int fa0/0.20
encap dot1q 20
ip add 192.168.20.1 255.255.255.0




SWITCH:
int fa0/1
switchport trunk encap dot1q
switchport mode trunk

archy8899

cy0516 发表于 2016-6-20 15:13
刚才发错了

ROUTER:

int fa0/0.10什么意思？谢谢

cy0516

archy8899 发表于 2016-6-20 15:15
int fa0/0.10什么意思？谢谢

sub-interface 子端口 在实际端口上的虚拟端口 每个子端口对应一个vlan

Rockyw

楼主你把pt的配置文件放上来看看

shenxian

首先看你PC的网关指向那台设备，如果是sw，那sw0与R0之间就配IP，配置路由配通就可以了。如果是R0，那SW0与R0之间就配置成trunk，在R0上配置子接口，也就成单臂路由了。

无法忍受--

你不直接用VLAN互相连接么

dadabopig

SW：                                                                      ROUTER:
vlan  100                                                                int f0/1(与三层相接的接口)
int vlan 100                                                            ip add 100.1.1.2 255.255.255.0
ip add 100.1.1.1 255.255.255.0                              no shut
exit                                                                          exit
int f0/1(跟路由相接的接口)                                      ip route  192.168.0.0 255.255.0.0 100.1.1.1(通内网)
sw mo acc                                                              ip route 0.0.0.0 0.0.0.0 f0/2(路由与路由的接口，外网
sw acc vlan 100
exit
ip route 0.0.0.0 0.0.0.0 100.1.1.2

so461749792

12楼的答案  可以给满分
