[求助] 求解vtp协议的整个过程

[复制链接]
 成长值: 37955
发表于 2014-8-7 23:54:14 | 显示全部楼层 |阅读模式
5鸿鹄币
1、首先是在将一台交换机设置为server mode ,其他的或为client mode,或为transparent mode; 2、然后在server上增加、删除和重命名VLAN后,server会发送summary advertisement给vtp域中的所有交换机,并随之发送一条或多条subset advertisement,一个 subset advertisement 包括一列 VLAN 信息。如果有多个 VLAN,那么需要提供更多 subset advertisement 来广告所有 VLAN
3、当交换机接收到一个 summary advertisement 数据包时,它将该数据包的 VTP 域名称与其自己的 VTP 域名称相比。如果名称不同,那么该交换机忽略该数据包。如果名称相同,那么再比较两者的配置修订(configuration revision)。如果该交换机自己的配置修订高于或等于发送的 summary advertisement 数据包的修订,那么忽略该数据包。反之,就发送一个广告请求(advertisement request)。




问题:
1、summary advertisement默认为5分钟发一次;而ccnp中文版书上又有Cisco交换机(应该指vtp server吧)每5秒就会通过管理VLAN(默认为VLAN1)以二层组播数据帧的形式传输一次vtp汇总通告,有是什么意思?
2、summary advertisement除了域名和配置修订号外,还包含什么消息?如果设置了密码,密码在summary advertisement消息中吗?
3、subset advertisement包含具体哪些VLAN信息?
4、advertisement request消息中又包含哪些?
5、以上所有消息通告都是以组播或广播方式发送的吗?
6、show vtp status中的number of existing VLANs指什么?show vtp counters 中summary advertisements transmitted:997 而received:7相差好大?
7、VTP join messages又是什么?

最佳答案

查看完整内容

1.summary-advertisement就是汇总通告消息,每5分钟通过一次.楼主注意一下,是5min还是5s. 2.summary-advertisement主要包含三个信息,VTP domain,revision和MD5.MD5三个信息在一起做hash的,VLAN-ID,VLAN-Name和VTP Password.参考图片2. 3.subset-advertisement,子网通告消息,这里面包含真正的VLAN信息,包括VLAN的ID和VLAN的那么。参考图片3 4.advertisement-request只是请求对方重新发一次subset-advertisement,是一种请 ...
发表于 2014-8-7 23:54:15 | 显示全部楼层
本帖最后由 WOLF某某某 于 2014-8-8 11:13 编辑

1.summary-advertisement就是汇总通告消息,每5分钟通过一次.楼主注意一下,是5min还是5s.

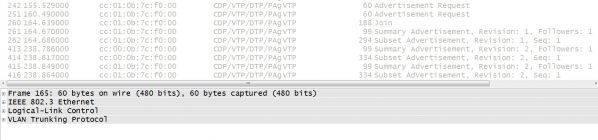

2.summary-advertisement主要包含三个信息,VTP domain,revision和MD5.MD5三个信息在一起做hash的,VLAN-ID,VLAN-Name和VTP Password.参考图片2.

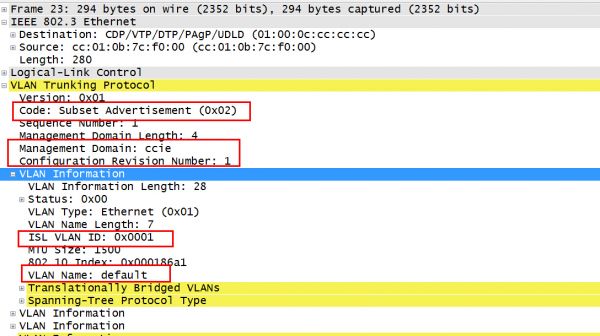

3.subset-advertisement,子网通告消息,这里面包含真正的VLAN信息,包括VLAN的ID和VLAN的那么。参考图片3

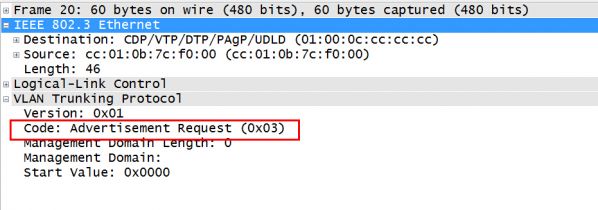

4.advertisement-request只是请求对方重新发一次subset-advertisement,是一种请求消息,并不包含什么内容。参考图片4
5.VTP消息都是组播的,是一个组播MAC=0100.0ccc.cccc
6.number of existing VLAN,说明目前存在几个VLAN。show vtp counters,说明VTP信息发送和接收情况,即使相差比较大,也是正常的.
7.VTP Join-Message用作VTP的prune.参考图片5
沙发 2014-8-7 23:54:15 回复 收起回复
回复

使用道具 举报

 成长值: 51230
发表于 2014-8-8 00:23:46 | 显示全部楼层
刘明,楼主研究的好深。。坐等答案
板凳 2014-8-8 00:23:46 回复 收起回复
回复

使用道具 举报

发表于 2014-8-8 10:55:34 | 显示全部楼层
路过了解一下
地板 2014-8-8 10:55:34 回复 收起回复
回复

使用道具 举报
