HSRP和STP问题

191801737

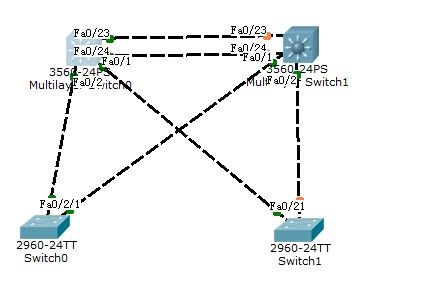

类似这样的一个拓扑  应该要用到HSRP 和 STP 。该怎么样去配置 ，有人以前做过类似的工程么 求指点

10908105

正常配置法，没有什么特别的。
Msw0 STP root

HSRP 起SVI
一部分Msw0 active
一部分Msw1 active

q0066421

这个结构要注意的就是尽量不要让stp2层慢收敛影响到hsrp的切换，尽量让stp的根和hsrp的active一致。
这个还得考虑其它因素的影响，比如去外网的出口路由器怎么连，vlan划分在什么设备上做，是否用trunk互联。
我比较倾向于少做trunk，trunk多了，stp需要考虑的就太多。

84983251

交换机互联的使用二层以太通道做HSRP的心跳线。 然后在SW1和SW2起SVI  同时保证SW1为基数VLAN的根桥,SW2为基数VLAN的备份根桥;SW2为偶数VLAN的根桥，SW1为偶数VLAN的备份根桥。然后保证SW1为HSRP基数VLAN的优先级大于偶数VLAN成为ACTIVE，然后保证SW2为HSRP偶数VLAN的优先级大于基数VLAN成为ACTIVE 就可以了·

q0066421

84983251 发表于 2014-6-3 10:30
交换机互联的使用二层以太通道做HSRP的心跳线。 然后在SW1和SW2起SVI  同时保证SW1为基数VLAN的根桥,SW2为 ...

stp阻塞的端口，当forwording的down掉后，是20+15+15=50s能转发吧？这个时间你能接受？
就算50s能接受，心跳线链路不down，hsrp的主备就不会切换，完全次优不科学。
这个没你想的那么简单吧？

84983251

q0066421 发表于 2014-6-8 11:46
stp阻塞的端口，当forwording的down掉后，是20+15+15=50s能转发吧？这个时间你能接受？
就算50s能接受， ...

呵呵 你要搞清楚STP和HSRP的关系·········STP是用来二层防止环路和广播风暴··之所以要求 交换机可以作为不同VLAN的根桥 是为了保证阻塞端口都在接入交换机上·····而且不会出现你说的那种STP收敛影响数据的情况。因为阻塞端口在接入交换机上，如果STP出现收敛 那么只有可能要么是汇聚交换机之间，如果是汇聚交换机之间的线路出现问题就不存在STP的收敛时间了·汇聚交换机之间的线路是HSRP的心跳线但是HSRP并不会受到影响 ，因为汇聚上的HSRP报文会通过接入透传给HSRP邻居设备，所以流量不会有任何形式上的影响····。如果是汇聚交换机到接入交换机之间的FORWARD线路出现问题·这个也不会有多大的影响，只需要在接入开启UPLINKFAST即可··这种优化只要是存在二层环境都会部署的··不光是在与HSRP使用的时候。还有之所以需要让HSRP上面的线成为心跳线··是因为你的HSRP报文如果一直是通过接入透传给对端的HSRP邻居。这就有问题了···因为控制报文和数据报文在在一起传输 一旦出现拥塞 那么很明显HSRP一旦超时会做出相应的动作··那么就会出现断网现象 这是不希望的······ ··你说的次优路径也不会出现··因为项目中这样部署很明显需要tracert 来关联相应的HSRP设备的数据接口·如果数据接口出现故障·时会自动降级的·····因为LZ只需要大致的框架具体的技术细节没必要说明·····

H新年

毛小资

84983251 发表于 2014-6-8 18:39
呵呵 你要搞清楚STP和HSRP的关系·········STP是用来二层防止环路和广播风暴··之所以要求 交换 ...

讨论个问题，STP如果root在二层设备，两台核心互联线路有一端口被BLK，目测 HSRP就不实现主备关系了……  而且两台核心HSRP都显示active           。。。。。。。。（我是没想明白 下面二层绕一圈 HSRP的hello报应该还是会到 ，还是有主备的呀）

此生不换ZZ

#在这里快速回复#谢谢卤煮分享
