DHCP中继各种方法尝试都无法获取IP地址

~小青年

求助问题：真实机做了DHCP中继实验，PC无法自动获取IP地址。PT模拟器做没有任何问题，到了真实机做就无法获取IP，如果在同一Vlan内则可正常获取，跨Vlan获取不行
服务器运行在虚拟机中
首先，在linux下搭建DHCP服务器，用超级作用域建立两个子网池以供分配（172.16.2.0/24 & 172.16.3.0/24）          服务器物理网卡为172.16.1.1
          服务器虚拟网卡1: 172.16.2.1
          服务器虚拟网卡2: 172.16.3.1
然后，linux服务器端接在三层的24号端口，access接入模式，并将linux服务器划入Vlan 10
          interface fastEtherne0/24
          switch mode access
          switch access vlan 10
其次，一台PC接在1号端口（access）Vlan 20，另一台PC接在2号端口（access）Vlan 30
Vlan 10 网关地址 172.16.1.254
Vlan 20 网关地址 172.16.2.254      DHC服务器指向 ip helper-address 172.16.1.1
Vlan 30 网关地址 172.16.3.254      DHC服务器指向 ip helper-address 172.16.1.1
          ip  routing
         interface vlan 10
           ip address 172.16.1.254 255.255.255.0
         interface vlan 20
           ip address 172.16.2.254 255.255.255.0
           ip helper-address 172.16.1.1
         interface vlan 30
          ip address 172.16.3.254 255.255.255.0
          ip helper-address 172.16.1.1

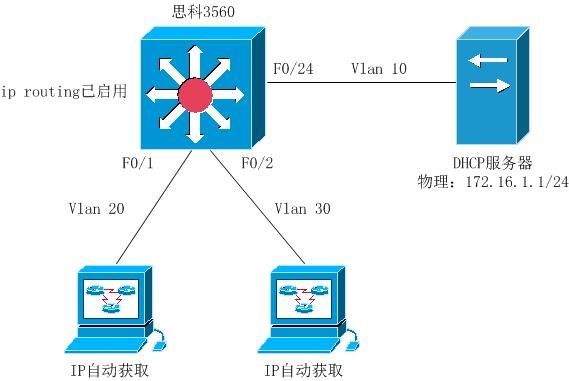

基本拓扑图如下：


同vlan下自动获取成功，不同vlan地址获取不成功。到思科模拟器上做没有任何问题，GNS3上做也不存在问题（一台路由当做DHCP服务器）

Server dhcp    ip dhcp relay information  option   这两句也放上三层去了，不行
虚拟机网卡用桥接模式试过、用host-only试过、用nat模式也试过，下挂在三层下面的PC都无法获取地址（运行虚拟机的真机可以自动获取，过三层就不行了）
换成Win2003 Server做DHCP之后也是这个情况，想请问是不是虚拟机与真实机这一块出了问题，虚拟机要调什么嘛？

zh754267513

你要定义多个地址池，另外每个地址池设置的网关要和对应的vlan一样，也就是说你定义网关要是你vlan的地址，不然的话获取是不会成功的，因为你想下，如果获取的不是vlan相关的地址的话，那么当客户端给服务器回复ack的时候是无法到达的，因为网关是错的，素以这可能是你导致无法自动获取地址的原因！

qq985760924

这个改 ip helper-address 172.16.1.1这个 ip helper-address 172.16.1.254试看看。

szmabcd

白书生 发表于 2014-4-16 00:44
想得有点多了····dhcp只需要是同一个网段就可以获取了····vlan的ip不一定是地址池的网 ...

·vlan的ip不是地址池的网关？？？你DHCP获取到IP地址池后，你数据发往哪里？？？

haopengzhanchi

你要给你的交换机开启DHCP的功能（Rack30SW1(config)#service dhcp），不然你的设备不会相应你的PC的DHCP的请求。

~小青年

haopengzhanchi 发表于 2014-4-16 09:10
你要给你的交换机开启DHCP的功能（Rack30SW1(config)#service dhcp），不然你的设备不会相应你的PC的DHCP的 ...

已经开了，求助文章倒数第三句，UDP请求和ip routing都开了

~小青年

zh754267513 发表于 2014-4-16 00:00
你要定义多个地址池，另外每个地址池设置的网关要和对应的vlan一样，也就是说你定义网关要是你vlan的地址， ...

这个肯定有啊，我有配，也是不行，都说了很多方法都试过了  linux下win2003下  交换机上 尝试过不下10次了，服务器是装在vmware虚拟机上的

~小青年

qq985760924 发表于 2014-4-16 00:22
这个改 ip helper-address 172.16.1.1这个 ip helper-address 172.16.1.254试看看。

怎么可能，指向都错了  服务器地址就是172.16.1.1  你为什么要指向vlan10的虚拟接口地址呢？   而且你的方法我以前也试过，当然还是不行

Rockyw

路過瞭解一下

zh754267513

白书生 发表于 2014-4-16 00:44
想得有点多了····dhcp只需要是同一个网段就可以获取了····vlan的ip不一定是地址池的网 ...

你这个有点逗了，你试试在做ＤＨＣＰ的中继的时候，网关乱指一个，在ｃｌｉｅｎｔ收到数据包后他会发送一个ａｃｋ给ｄｈｃｐ服务器，但是服务器怎么到达呢！client和dhcp服务器不再一个网段，不再一个网段需要网关，你网关是错的，当然获取有问题！

zh754267513

qq985760924 发表于 2014-4-16 00:22
这个改 ip helper-address 172.16.1.1这个 ip helper-address 172.16.1.254试看看。

这个，，，，，服务器地址是1.1你指网关有什么用！ 这是告诉客户端dhcp服务器在哪里，一单播的形式，从交换机发给dhcp服务器！

zh754267513

haopengzhanchi 发表于 2014-4-16 09:10
你要给你的交换机开启DHCP的功能（Rack30SW1(config)#service dhcp），不然你的设备不会相应你的PC的DHCP的 ...

他做的是dhcp的中继，你开服务是什么意思？只需要指向dhcp server的地址有可以了！

zh754267513

haopengzhanchi 发表于 2014-4-16 09:10
你要给你的交换机开启DHCP的功能（Rack30SW1(config)#service dhcp），不然你的设备不会相应你的PC的DHCP的 ...

他做的是dhcp的中继，你开服务是什么意思？只需要指向dhcp server的地址有可以了！

zh754267513

然后，linux服务器端接在三层的24号端口，access接入模式，并将linux服务器划入Vlan 10，你ｌｉｎｕｘ网关指了吗？
