GNS3-vpcs无法ping通vrrp，求解啊

~小青年

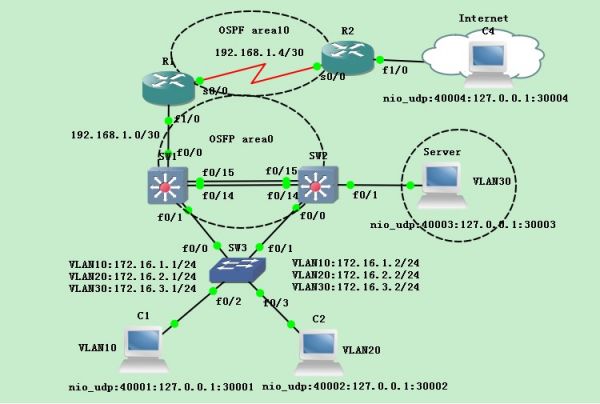

拓扑图如下：


两台三层之间建立VRRP group10 172.16.1.254 group20 172.16.2.254
.

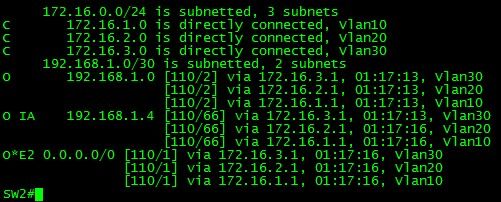

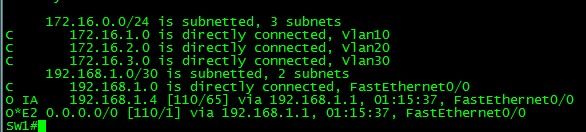

sw1、sw2路由表





查看vrrp brief，显示已经建立





然后用VPCS与PC建立端口连接给予IP地址以及虚拟网关

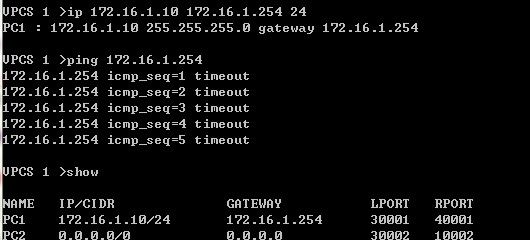

之后测试ping，结果不通（VPCS本地端口与远程端口对应没问题）



有一个现象就是每隔一段时间跳出VRRP的信息，（三层之间采用链路聚合并trunk）


想请问一下各位，哪里出了问题，是链路震荡还是配置有问题或其他原因，求解？

huanghuafeng

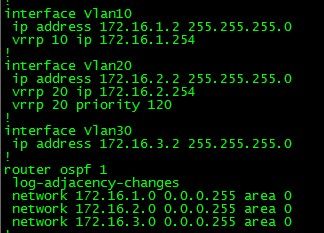

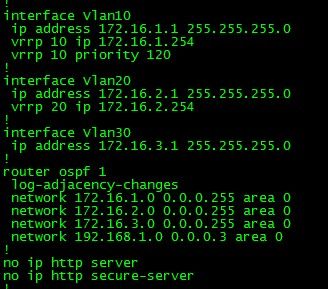

你需要将SW1，SW2的配置信息和路由信息分开截屏，这样会看的清楚一些，也好判断问题在哪里？
你的配置我的理解是这样的，不知道对不对
1. vlan10 SW1是Master,SW2是Backup, vlan20 SW2是Master  SW1是Backup
2. VRRP默认开启抢占，DEBUG的信息很明显错误在于同一台交换机一会是Master,一会儿是Backup,有跳动
你3台交换机互联，已经形成环路了。
问题分析错误可能在生成树
应该让SW1成为VLAN10的根桥，SW2成为VLAN20的根桥
你可以sh spanning tree看一下。

zy465366635

模拟器什么的有时候真是不靠谱。
楼主的问题我也没法解决。
关于vrrp主备翻转估计也是模拟器的问题。
话说vrrp没设抢占他是怎么做到B->M？另一台挂了？之前拿cpt做hsrp，ping不通虚拟网关，能ping通静态网关；同样的配置，中兴真.交换机就没有任何问题……

zy465366635

成环还要弄成MSTP。
如果真是环路的话，建议vrrp组之间起三层不要起二层，二层事太多了。
另外，ping一下静态网关，如果ping不通，可能就是链路问题，如果ping通且稳定，就是模拟器的问题了。交换机默认不启动stp，所有接口都是转发的。

Rockyw

路过了解一下

694380889

你可以sh spanning tree看一下

694380889

你那个vpc弄没弄对啊

694380889

vpcs是好的话  你可以ping  一步一步ping  先ping网关  往上一个一个设备ping

~小青年

694380889 发表于 2014-4-7 23:22
vpcs是好的话  你可以ping  一步一步ping  先ping网关  往上一个一个设备ping

VPCS端口对应是对的  可以ping得通真实物理网关，虚拟网关不通，时不时 主备 跳换

~小青年

694380889 发表于 2014-4-7 23:20
你那个vpc弄没弄对啊

弄对了 可以ping通真实物理网关 就虚拟网关不通

~小青年

694380889 发表于 2014-4-7 23:19
你可以sh spanning tree看一下

已经将SW1的vlan10设置为根桥20为备份  SW2的vlan20设置为根桥10为备份  但是还是有 主备 跳换现象

~小青年

zy465366635 发表于 2014-4-6 22:30
成环还要弄成MSTP。
如果真是环路的话，建议vrrp组之间起三层不要起二层，二层事太多了。
另外，ping一下 ...

C3600系列的3640  貌似没有MSTP ，生成树的可选项很少（backbonefast、portfast、uplinkfast、vlan）    请问什么系列的IOS生成树配置选项比较全一些

~小青年

zy465366635 发表于 2014-4-6 22:18
模拟器什么的有时候真是不靠谱。
楼主的问题我也没法解决。
关于vrrp主备翻转估计也是模拟器的问题。

我也找了好多相关资料，也没弄明白   主备总是翻转 （3640的ios），另一台也没挂，谢谢你的解答

~小青年

huanghuafeng 发表于 2014-4-6 22:14
你需要将SW1，SW2的配置信息和路由信息分开截屏，这样会看的清楚一些，也好判断问题在哪里？
你的配置我的 ...

做了生成树，也没办法解决，单独用两台三层做也没办法解决（C3640的IOS），苦恼

790016538

感觉要在R1和SW2上连多一条线路，做链路备份
