请教大家spannnig tree 怎么实现vlan数据分流

忘卟掉过去 · 发表于 2013-12-6 10:24:24

{:soso_e100:}谢谢您了

ititie · 发表于 2013-12-6 10:32:20

忘卟掉过去发表于 2013-12-6 10:22
这个拓扑要是每根线路跑不同vlan 可以吗

可以是可以

但这样要trunk做什么，或者还用了remove

这样设计线路越多，冗余是多了，但要求控制的麻烦，生成树也就复杂了，本来一个很简单的东西

史提芬。周 · 发表于 2013-12-6 10:40:10

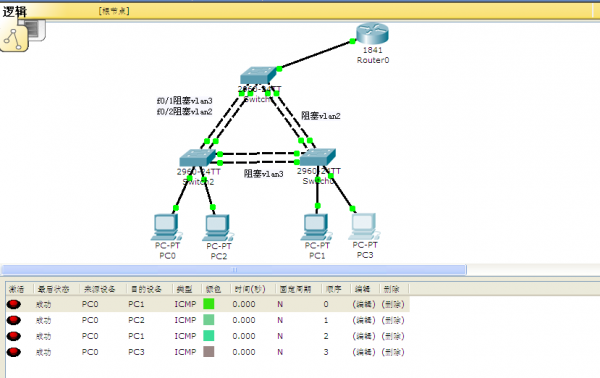

这是实验结果，模拟器可以通信 vlan分流.png

忘卟掉过去 · 发表于 2013-12-6 10:40:15

忘卟掉过去 · 发表于 2013-12-6 10:42:47

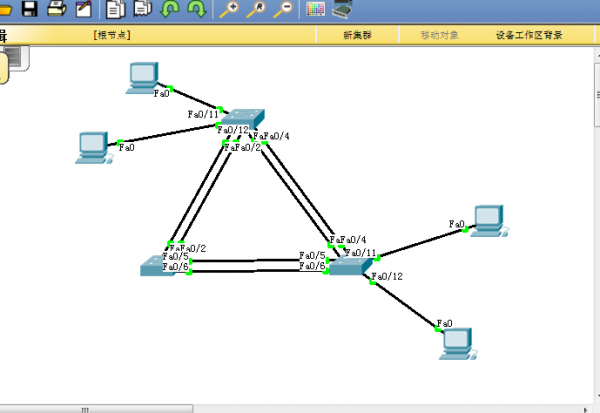

这个拓扑会出问题吗
那您说的 trunk vlan remote 2 了
所有线路都是转发状态了

Rockyw · 发表于 2013-12-6 11:02:47

路過瞭解一下

ititie · 发表于 2013-12-6 11:05:24

忘卟掉过去发表于 2013-12-6 10:42
这个拓扑会出问题吗
那您说的 trunk vlan remote 2 了
所有线路都是转发状态了

。。真纠结

trunk 的 remove 是删除了VLAN，这个VLAN都不允许传递了，自然STP的信息就断了。线路不转发此VLAN了，当然没阻塞的说法了。

分流在这样的拓扑上能实现好多种，一直也没看懂你说的是哪样

像史提芬。周同学那样，自己做个实验，什么都清楚了

84983251 · 发表于 2013-12-6 19:16:03

这个前面的人完全没有理解楼主的意思，楼主说不想浪费现有拓扑链路，要将所有链路都使用起来。对于一个VLAN来说不可能，因为生成树进行了阻塞。但是思科是PVST+ 进行多VLAN选举，所以我们适当调整当前的生成树即可实现所有链路逻辑的使用起来。

楼主可以把上面的交换机设置为VLAN1的根桥，左边交换机设置为VLAN2的根桥，右边交换机设置为VLAN3的根桥。这样的话生成树的选举会在每个VLAN进行。这样的话每个VLAN的流量都能使用现有的所有拓扑物理路径，而不是你原来拓扑的一次性赌塞导致所有VLAN都是一个路径，浪费了部分冗余拓扑路径

xiaok-cisco · 发表于 2013-12-7 13:20:01

每个vlan一个生成树实例。

七曜 · 发表于 2013-12-8 03:07:18

84983251 发表于 2013-12-6 19:16
这个前面的人完全没有理解楼主的意思，楼主说不想浪费现有拓扑链路，要将所有链路都使用起来。对于一个VLAN ...

这哥们说得差不多了，本来就是多个vlan可以控制路径不一样，阻塞的端口就会不一样，纯属逻辑上阻塞······

962456310@qq.co · 发表于 2013-12-10 08:19:51

楼主，可以使用多生成树

地狱小牛仔 · 发表于 2013-12-11 09:41:39

忘卟掉过去发表于 2013-12-6 10:22
这个拓扑要是每根线路跑不同vlan 可以吗

可以~但是你考虑过次优路径的问题么

銥嘫詳啄擬 · 发表于 2013-12-15 15:01:31

把vlan1和VLAN2的STP调整一下。好像还可以用standby那个。。。
