关于DHCP的相关配置

451579882

在入上图的拓扑中，我现在要在R1上面启用DHCP服务，配置命令如下：

R1的配置如下：
en
conf t
service dhcp
int fa0/0
ip add 23.1.1.1 255.255.255.0
no shut
exit
ip dhcp pool cisco
net 23.1.1.0 255.255.255.0
default-router 23.1.1.1
dns-server 8.8.8.8
lease 111
ip dhcp excluded-address 23.1.1.1
exit
下面就是在PC上面开启自动获取ip地址，这样PC就会自动的获得一个IP地址。
我现在的疑问是下面的：

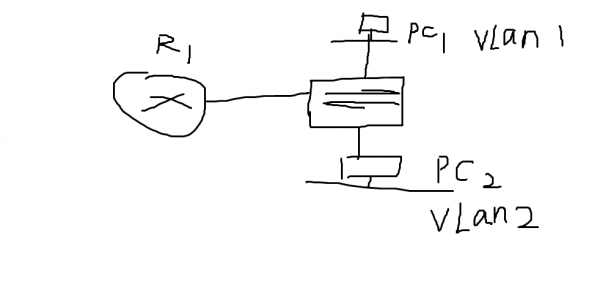

上面这个拓扑R1连接一个交换机，交换机上面接2台属于不通VLAN 的PC ，我现在请教给位老师我如何在路由器上面配置命令实现分属不同Vlan 的PC能够自动获得在不同网段的IP地址。
请教各位老师。

ttwilling

共同前提：路由器起多个DHCP池。
1，交换机是二层，与路由器起trunk，路由器起多个子接口作为PC机的网关，交换机划分多个VLAN。
2，交换机是三层，交换机起多个SVI口作为PC机的网关，并且下挂DHCP relay指向路由器，交换机划分多个VLAN。

在路上

路由器上为每个VLAN配置DHCP池，且本路由器有到每个VLAN的路由；
交换机上，在每个VLAN下配置DHCP中继：
Switch(config-if)#int vlan 1
Switch(config-if)#ip helper-address 23.1.1.1

guohui072

在R1上做两个DHCP

Thom

cuizhiliang

ttwilling 发表于 2013-9-8 21:07


登录/注册后可看大图

共同前提：路由器起多个DHCP池。
1，交换机是二层，与路由器起trunk，路由器起多个子接口作为PC机的网关， ...

专业

cuizhiliang

DHCP server 能被两个vlan 访问 所以要传输多个vlan 信息在交换机连Router 之间 ，必须trunk , 单臂路由模式

451579882

在路上 发表于 2013-9-8 21:30


登录/注册后可看大图

路由器上为每个VLAN配置DHCP池，且本路由器有到每个VLAN的路由；
交换机上，在每个VLAN下配置DHCP中继：
Sw ...

如果是2层交换机就只能在VLAN 1上面配置 DHCP中继啊。
如果想要VLAN1和VLAN 2都能访问的话，要在3层交换机上配置DHCP中继？
