VTI技术：
IPsec VTI技术允许我们配置一个虚拟隧道接口，我们可以运用各种特效到这个接口上。控制明文的特性应该被配置到VTI接口上，控制密文的特性应该被运用到物理接口上，当我们使用IPsec VTI技术，我们可以对明文和加密后流量分开运用NAT，ACL和QoS等特性。如果我们运用传统的cryptomap技术，没有一种简单的方法来运用这些加密特性和IPsec隧道，一共有两个类型的VTI接口，静态VTI（SVTI）和动态VTI(DVTI)
SVTI技术介绍：
SVTI配置被运用于站点到站点的连接（L2LVPN），在两个站点间的隧道式“always-on”的，SVTI相对于传统crypto map配置的优势在于可以在隧道口上运用动态路由选择协议，并且不需要那额外的4字节GRE头部（GRE Over IPsec）,因此降低了发送加密数据的带宽；
多重Cisco IOS特性能够被直接配置在隧道接口上和物理接口上，这种直接的配置提供用户对加密前和加密后的流量更加强大的控制；

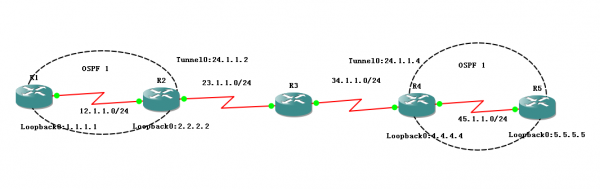

实验拓扑：
实验步骤：
R2：
定义crypto policy：
定义预共享密钥：
定义转换集：
定义IPsec Profile：
配置Tunnel0：
配置OSPF：将Tunnel口宣告进OSPF:

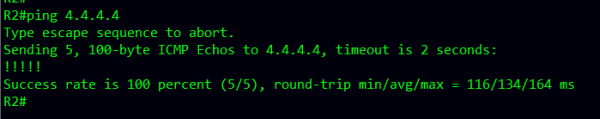

测试：
R4：
R4#show run
Building configuration...
Current configuration : 2042 bytes
!
! Last configuration change at 21:35:17 UTC Sat Apr 13 2013
!
version 15.2
service timestamps debug datetime msec
service timestamps log datetime msec
!
hostname R4
!
boot-start-marker
boot-end-marker
!
!
!
no aaa new-model
no ip icmp rate-limit unreachable
!
!
!
!
!
!
no ip domain lookup
ip cef
ipv6 multicast rpf use-bgp
no ipv6 cef
!
!
multilink bundle-name authenticated
!
!
!
!
!
!
!
!
!
!
!
!
ip tcp synwait-time 5
!
!
crypto isakmp policy 10
encr 3des
hash md5
authentication pre-share
group 2
crypto isakmp key cisco address 23.1.1.2
!
!
crypto ipsec transform-set cisco esp-3des esp-md5-hmac
mode tunnel
!
!
crypto ipsec profile pro
set transform-set cisco
!
!
!
!
!
!
interface Loopback0
ip address 4.4.4.4255.255.255.0
!
interface Tunnel0
ip address 24.1.1.4255.255.255.0
tunnel source 34.1.1.4
tunnel mode ipsec ipv4
tunnel destination23.1.1.2
tunnel protection ipsecprofile pro
!
interface FastEthernet0/0
no ip address
shutdown
duplex full
!
interface Serial1/0
ip address 34.1.1.4255.255.255.0
serial restart-delay 0
!
interface Serial1/1
ip address 45.1.1.4255.255.255.0
serial restart-delay 0
!
interface Serial1/2
no ip address
shutdown
serial restart-delay 0
!
interface Serial1/3
no ip address
shutdown
serial restart-delay 0
!
interface Serial1/4
no ip address
shutdown
serial restart-delay 0
!
interface Serial1/5
no ip address
shutdown
serial restart-delay 0
!
interface Serial1/6
no ip address
shutdown
serial restart-delay 0
!
interface Serial1/7
no ip address
shutdown
serial restart-delay 0
!
router ospf 1
router-id 3.3.3.3
network 4.4.4.4 0.0.0.0area 0
network 24.1.1.4 0.0.0.0area 0
network 45.1.1.4 0.0.0.0area 0
!
ip forward-protocol nd
!
!
no ip http server
no ip http secure-server
ip route 23.1.1.2 255.255.255.255 Serial1/0
!
!
!
!
control-plane
!
!
line con 0
exec-timeout 0 0
privilege level 15
logging synchronous
stopbits 1
line aux 0
exec-timeout 0 0
privilege level 15
logging synchronous
stopbits 1
line vty 0 4
login
!
!
end
