请教一个三层交换机划分多vlan后如何通过路由器上网!

宇宙飞侠cwb

cleverhan 发表于 2013-3-3 10:01


登录/注册后可看大图

三层交换机都可以支持net的！

3550  3750  都不支持的     真机实测
要么我命令写错了   ip  nat  没有的

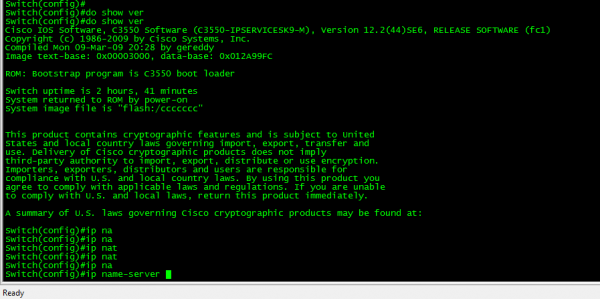

3350真机



3550

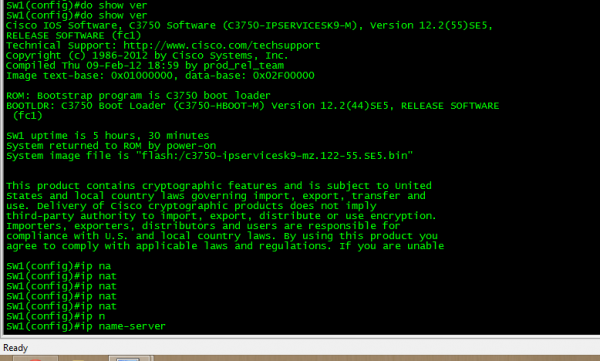

3750 也不支持   n开头的只有name-server

3750

cleverhan

qq360870025 发表于 2013-3-2 23:12


登录/注册后可看大图

恩 你在路由器上面定义者两个网段的路由 就行了

再请教一个问题，启了三层接口后，比如说，svi一个接口是：192.168.10.2 vlan的网段是192.168.10.0的，这个vlan的网段和svi接口默认就可以相互ping通的吗？

qq360870025

cleverhan 发表于 2013-3-3 19:21


登录/注册后可看大图

再请教一个问题，启了三层接口后，比如说，svi一个接口是：192.168.10.2 vlan的网段是192.168.10.0的，这 ...

可以的  而且其他网段之间也可以互访

cleverhan

qq360870025 发表于 2013-3-3 22:50


登录/注册后可看大图

可以的  而且其他网段之间也可以互访

我现在做了两个网段测试用一个是vlan10:ip是192.168.10.1 一个是vlan20，ip是192.168.20.1。启了一个三层接口是192.168.1.2.  和路由器相连。现在在vlan10下面有一个电脑，ip是192.168.10.3 255.255.255.0 网关是192.168.10.1 DNS是202.103.44.150.这个主机可以ping通路由器了。为什么确不能ping通DNS呢？路由器里面设置的dns就是202.103.44.150

qq360870025

cleverhan 发表于 2013-3-6 10:16


登录/注册后可看大图

我现在做了两个网段测试用一个是vlan10:ip是192.168.10.1 一个是vlan20，ip是192.168.20.1。启了一个三层 ...

你要测试用nslookup www.baidu.com        Ping有时候服务器那边是禁用了的 不被测试

cleverhan

qq360870025 发表于 2013-3-6 11:53


登录/注册后可看大图

你要测试用nslookup www.baidu.com        Ping有时候服务器那边是禁用了的 不被测试

如果是禁用了PING,但是网页确实打不开

cleverhan

qq360870025 发表于 2013-3-6 11:53


登录/注册后可看大图

你要测试用nslookup www.baidu.com        Ping有时候服务器那边是禁用了的 不被测试

我在交换机里面可以ping通202.103.44.150。但是用vlan里面的主机就ping不通，而且无法打开网页！

qq360870025

cleverhan 发表于 2013-3-6 14:35


登录/注册后可看大图

我在交换机里面可以ping通202.103.44.150。但是用vlan里面的主机就ping不通，而且无法打开网页！

你路由器有回来的路由么

cleverhan

qq360870025 发表于 2013-3-6 15:00


登录/注册后可看大图

你路由器有回来的路由么

这两个网段都可以ping通路由器的网关192.168.16.1  路由器是通过PPPOE拨号连接电信的网。电信的DNS是202.103.44.150   在交换机上做了一条默认路由0.0.0.0 0.0.0.0 192.168.16.1。在路由器上也做了两条路由192.168.10.0 255.255.255.0 192.168.16.2和192.168.20.0 255.255.255.0 192.168.16.2.现在是交换机vlan里面的电脑可以ping通路由器的网关，路由器也可以ping通下面的电脑。但是电脑不能ping通202.103.44.150这个电信的DNS。但是在交换机上面ping202.103.44.150却是通的。什么原因下面的主机ping不通202.103.44.150

qq360870025

cleverhan 发表于 2013-3-6 15:48


登录/注册后可看大图

这两个网段都可以ping通路由器的网关192.168.16.1  路由器是通过PPPOE拨号连接电信的网。电信的DNS是202. ...

你交换机的三层端口是192.168.16.2么    你之前说是192.168.1.2      是哪个

cleverhan

qq360870025 发表于 2013-3-6 15:58


登录/注册后可看大图

你交换机的三层端口是192.168.16.2么    你之前说是192.168.1.2      是哪个

交换机的三层端口是192.168.16.2和交换机三层端口连接的路由器是192.168.16.1

qq360870025

cleverhan 发表于 2013-3-6 16:15


登录/注册后可看大图

交换机的三层端口是192.168.16.2和交换机三层端口连接的路由器是192.168.16.1

你在交换机上面使用 Ping 202.03.44.150 source vlan 10看下

cleverhan

qq360870025 发表于 2013-3-6 16:28


登录/注册后可看大图

你在交换机上面使用 Ping 202.03.44.150 source vlan 10看下

在交换机上直接ping202.103.44.150可以通，如果加上source vlan 10就不通了。vlan10哪里出了问题？

qq360870025

cleverhan 发表于 2013-3-6 16:31


登录/注册后可看大图

在交换机上直接ping202.103.44.150可以通，如果加上source vlan 10就不通了。vlan10哪里出了问题？

我的猜测是 你路由器只转换跟LAN地址在同一网段的信息，而其他网段的不转换  你可以用一台PC插在路由器上面设置地址为192.168.16.x，网关为192.168.16.1 DNS设置为你电信那个 看是否正常

cleverhan

qq360870025 发表于 2013-3-6 16:47


登录/注册后可看大图

我的猜测是 你路由器只转换跟LAN地址在同一网段的信息，而其他网段的不转换  你可以用一台PC插在路由器上 ...

电脑直接插路由器，设置IP地址为192.168.16.20 255.255.255.0 网关:192.168.16.1 DNS:202.103.44.150  这样可以正常访问网页，没有任何问题!
