求助 ASA 5505 IOS8.3 NAT应用方面的一些问题，求教，谢谢。

修理步兵

配置防火墙的时候，NAT方面有一些一问题，麻烦大家了，谢谢

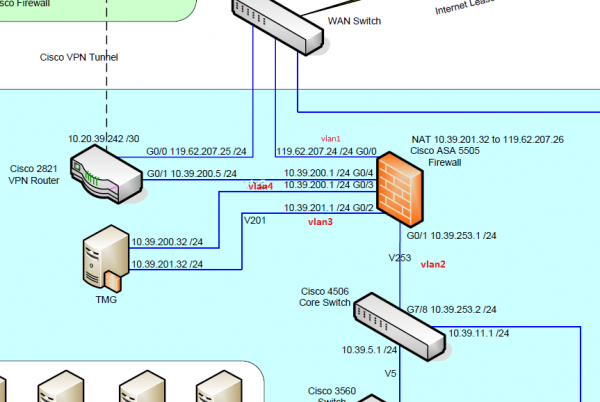

vlan信息以红色的字体为准
ISP提供5个公网地址，119.62.207.22-119.62.207.26  子网掩码是255.255.255.0（别奇怪这个，电信局给的就是这个）
ISP网关为119.62.207.1
22目前给另外一个网络使用了，然后25给2821路由使用了，做VPN，24给防火墙做outside地址，剩下 23， 26  两个地址，我把23作为动态NAT出口地址，nat翻译出去，26作为另外一台代理服务器内网IP地址静态映射的公网地址地址
有问题的就是，我做了2个地址池，23 26 分别各一个，然后对应的nat翻译，两条，我的意思是，outside的IP地址是24，然后23，26 两个地址经过翻译，是否正常，这样的配置是否正确，可否将24和23合并到一起？
谢谢。麻烦大家了
目前配置做出如下：
ciscoasa# show run
: Saved
:
ASA Version 8.3(1)
!
hostname ciscoasa
enable password 9jNfZuG3TC5tCVH0 encrypted
passwd 2KFQnbNIdI.2KYOU encrypted
names
!
interface Vlan1
nameif outside
security-level 0
ip address 119.62.207.24 255.255.255.0
!
interface Vlan2
nameif inside
security-level 0
ip address 10.39.253.1 255.255.255.0
!
interface Vlan3
nameif dmz201
security-level 50
ip address 10.39.201.1 255.255.255.0
!
interface Vlan4
nameif dmz200
security-level 40
ip address 10.39.200.1 255.255.255.0
!
interface Vlan5
description FW5505
nameif Management
security-level 100
ip address 10.39.11.118 255.255.255.192
!
interface Ethernet0/0
!
interface Ethernet0/1
switchport access vlan 2
shutdown
!
interface Ethernet0/2
switchport access vlan 3
!
interface Ethernet0/3
switchport access vlan 4
!
interface Ethernet0/4
switchport access vlan 4
!
interface Ethernet0/5
switchport access vlan 5
!
interface Ethernet0/6
shutdown
!
interface Ethernet0/7
shutdown
!
ftp mode passive
clock timezone HKST 8
object network inside1
subnet 10.39.0.0 255.255.0.0
object network outside1
host 119.62.207.23
object network static-outside1
host 119.62.207.26
object network static-inside1
host 10.39.201.32
pager lines 24
mtu outside 1500
mtu inside 1500
mtu dmz201 1500
mtu Management 1500
mtu dmz200 1500
no failover
icmp unreachable rate-limit 1 burst-size 1
no asdm history enable
arp timeout 14400
nat (inside,outside) source dynamic inside1 outside1
nat (dmz201,outside) source static static-inside1 static-outside1
route outside 0.0.0.0 0.0.0.0 119.62.207.1 1
route inside 10.39.5.0 255.255.255.0 10.39.253.2 1
route inside 10.39.11.0 255.255.255.0 10.39.253.2 1
route dmz200 10.39.200.32 255.255.255.255 10.39.200.32 1
route dmz201 10.39.201.32 255.255.255.255 10.39.201.32 1
route inside 10.39.253.0 255.255.255.0 10.39.253.2 1
timeout xlate 3:00:00
timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02
timeout sunrpc 0:10:00 h323 0:05:00 h225 1:00:00 mgcp 0:05:00 mgcp-pat 0:05:00
timeout sip 0:30:00 sip_media 0:02:00 sip-invite 0:03:00 sip-disconnect 0:02:00
timeout sip-provisional-media 0:02:00 uauth 0:05:00 absolute
timeout tcp-proxy-reassembly 0:01:00
dynamic-access-policy-record DfltAccessPolicy
http server enable
http 192.168.1.0 255.255.255.0 Management
http 0.0.0.0 0.0.0.0 Management
no snmp-server location
no snmp-server contact
snmp-server enable traps snmp authentication linkup linkdown coldstart
crypto ipsec security-association lifetime seconds 28800
crypto ipsec security-association lifetime kilobytes 4608000
telnet timeout 5
ssh timeout 5
console timeout 0

threat-detection basic-threat
threat-detection statistics access-list
no threat-detection statistics tcp-intercept
webvpn
username cisco123 password ffIRPGpDSOJh9YLq encrypted privilege 15
!
!
prompt hostname context
call-home
profile CiscoTAC-1
  no active
  destination address http https://tools.cisco.com/its/service/oddce/services/DDCEService
  destination address email callhome@cisco.com
  destination transport-method http
  subscribe-to-alert-group diagnostic
  subscribe-to-alert-group environment
  subscribe-to-alert-group inventory periodic monthly
  subscribe-to-alert-group configuration periodic monthly
  subscribe-to-alert-group telemetry periodic daily
Cryptochecksum:6cc5fdef98661a435e363f094347a1ff
: end
ciscoasa#

qq360870025

可以整合的，等下我给出配置  现在有点事 要忙下
另外你nat (inside,outside) source dynamic inside1 outside1 这个是全局下定义的吧， 这个我没测试过是否有效，一般都是在Object下面配置的

修理步兵

qq360870025 发表于 2013-1-5 20:42
可以整合的，等下我给出配置  现在有点事 要忙下
另外你nat (inside,outside) source dynamic inside1 out ...

谢谢，麻烦你了，哎。。。这个配置10号就要出了，一开始用图形界面配，看的眼睛都快花了~

CA-IOS

qq360870025

修理步兵 发表于 2013-1-5 21:17
谢谢，麻烦你了，哎。。。这个配置10号就要出了，一开始用图形界面配，看的眼睛都快花了~

如果要将24、23整合在一起的话
object network inside1
nat (inside,outside) dynamic outside1 interface

进入object inside1里面，也就是你要做PAT转换的 （10.39.0.0/16），先用outside1的地址PAT，当不够用饿时候，在用interface

nat (inside,outside) source dynamic inside1 outside1 这条可以no掉了

另外你需要用ACL放行你static后真实的地址， 也就是放行 10.39.201.32
access-list static-inside1 permit tcp any host 10.39.201.32 eq xx
access-group static-inside1 in interface outside

ACL建议是精确匹配协议，根据你需求来放行，不要permit ip any

修理步兵

qq360870025 发表于 2013-1-5 22:07
如果要将24、23整合在一起的话
object network inside1
nat (inside,outside) dynamic outside1 inter ...

interface参数代表可用的全部用是吧，我现在的配置状态只是使用23，如果23不够用，换成interface就行了，一点知道了，后面，映射那个是用扩展访问控制列表吧，命名和我的那个object相同，这个是规定嘛？

qq360870025

修理步兵 发表于 2013-1-5 22:45
interface参数代表可用的全部用是吧，我现在的配置状态只是使用23，如果23不够用，换成interface就行了， ...

inetface参数就是代表你接口地址嘛，      命名随便定的  这里只是让你好区分点

f1662

f1662

修理步兵

qq360870025 发表于 2013-1-5 22:07
如果要将24、23整合在一起的话
object network inside1
nat (inside,outside) dynamic outside1 inter ...

另外你需要用ACL放行你static后真实的地址， 也就是放行 10.39.201.32
access-list static-inside1 permit tcp any host 10.39.201.32 eq xx
access-group static-inside1 in interface outside
访问控制列表，外网访问内网的DMZ区域的服务器，10.39.201.32，外网过来应该目的地址是119.62.207.26，访问控制列表的目的地址应该是119.62.207.26，而不是那个内网地址吧，数据包从公网到outside的IN的时候，目的地址还是映射出去的那个26的公网地址，这对不?
或者说，将那条访问控制列表放到inside口，OUT的方向,目的地址写内网10.39.201.32

qq360870025

修理步兵 发表于 2013-1-6 14:45
另外你需要用ACL放行你static后真实的地址， 也就是放行 10.39.201.32
access-list static-inside1 perm ...

8.3之前确实是设置转换后的，但是 8.3以后  NAT不会对ACL进行影响了， 放行的是真实的地址

修理步兵

qq360870025 发表于 2013-1-6 16:08
8.3之前确实是设置转换后的，但是 8.3以后  NAT不会对ACL进行影响了， 放行的是真实的地址

噢，知道了。另外，我要开放PPTP协议，怎么开放，我翻了一通说明书（8.3的操作手册，ASDM自带的帮助）只有PPTP介绍，没有教具体怎么做，能告诉我吗？谢谢

例如，inside中的一台PC，建立VPN，协议用PPTP，拨号到另外一端，防火墙别拦就行了，这个PC可能是任何一台PC
麻烦你了，谢谢~
我自己找到做的方法了，access-list vpn1  permit tcp any any eq 1723
                                       access-list vpn1 permit tcp any any eq 1721
应用到outside in的方向

这样会不会拦住其他的流量？

qq360870025

修理步兵 发表于 2013-1-6 16:43
噢，知道了。另外，我要开放PPTP协议，怎么开放，我翻了一通说明书（8.3的操作手册，ASDM自带的帮助）只有 ...

PPTP是会用GRE的封装的
你防火墙要监控这个应用层的协议
class-map inspection_default
match default-inspection-traffic

policy-map global_policy
class inspection_default
inspect pptp

service-policy global_policy global

你配置里面没有全局策略，你就监控这个吧

ACL放行比较不靠谱

修理步兵

qq360870025 发表于 2013-1-6 19:45
PPTP是会用GRE的封装的
你防火墙要监控这个应用层的协议
class-map inspection_default

内部没有ACL之类的东西，纯映射了~一个动态和一个静态。今天下午用asdm看着帮助手册配置的新配置

ciscoasa(config-pmap)# exit
ciscoasa(config)# show run
: Saved
:
ASA Version 8.3(1)
!
hostname ciscoasa
enable password 9jNfZuG3TC5tCVH0 encrypted
passwd 2KFQnbNIdI.2KYOU encrypted
names
!
interface Vlan1
nameif outside
security-level 0
ip address 119.62.207.24 255.255.255.0
!
interface Vlan2
nameif inside
security-level 0
ip address 10.39.253.1 255.255.255.0
!
interface Vlan3
nameif dmz201
security-level 50
ip address 10.39.201.1 255.255.255.0
!
interface Vlan4
nameif dmz200
security-level 40
ip address 10.39.200.1 255.255.255.0
!
interface Vlan5
description FW5505
nameif Management
security-level 100
ip address 10.39.11.118 255.255.255.192
!
interface Ethernet0/0
!
interface Ethernet0/1
switchport access vlan 2
shutdown
!
interface Ethernet0/2
switchport access vlan 3
!
interface Ethernet0/3
switchport access vlan 4
!
interface Ethernet0/4
switchport access vlan 4
!
interface Ethernet0/5
switchport access vlan 5
!
interface Ethernet0/6
shutdown
!
interface Ethernet0/7
shutdown
!
ftp mode passive
clock timezone HKST 8
object network inside1-outside-www
subnet 10.39.0.0 255.255.0.0
description office
object network dmz201-26-www
host 10.39.201.32
description dmz201-32-www
pager lines 24
mtu outside 1500
mtu inside 1500
mtu dmz201 1500
mtu dmz200 1500
mtu Management 1500
no failover
icmp unreachable rate-limit 1 burst-size 1
no asdm history enable
arp timeout 14400
!
object network inside1-outside-www
nat (inside,outside) dynamic interface
object network dmz201-26-www
nat (dmz201,outside) static 119.62.207.26
route outside 0.0.0.0 0.0.0.0 119.62.207.1 1
route inside 10.39.5.0 255.255.255.0 10.39.253.2 1
route inside 10.39.11.0 255.255.255.0 10.39.253.2 1
route dmz200 10.39.200.32 255.255.255.255 10.39.200.32 1
route dmz201 10.39.201.32 255.255.255.255 10.39.201.32 1
route inside 10.39.253.0 255.255.255.0 10.39.253.2 1
timeout xlate 3:00:00
timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02
timeout sunrpc 0:10:00 h323 0:05:00 h225 1:00:00 mgcp 0:05:00 mgcp-pat 0:05:00
timeout sip 0:30:00 sip_media 0:02:00 sip-invite 0:03:00 sip-disconnect 0:02:00
timeout sip-provisional-media 0:02:00 uauth 0:05:00 absolute
timeout tcp-proxy-reassembly 0:01:00
dynamic-access-policy-record DfltAccessPolicy
http server enable
http 192.168.1.0 255.255.255.0 Management
http 0.0.0.0 0.0.0.0 Management
no snmp-server location
no snmp-server contact
snmp-server enable traps snmp authentication linkup linkdown coldstart
crypto ipsec security-association lifetime seconds 28800
crypto ipsec security-association lifetime kilobytes 4608000
telnet timeout 5
ssh timeout 5
console timeout 0

threat-detection basic-threat
threat-detection statistics access-list
no threat-detection statistics tcp-intercept
webvpn
username cisco123 password ffIRPGpDSOJh9YLq encrypted privilege 15
!
class-map inspect1
match default-inspection-traffic
!
!
policy-map global
!
prompt hostname context
call-home
profile CiscoTAC-1
  no active
  destination address http https://tools.cisco.com/its/service/oddce/services/DDCEService
  destination address email callhome@cisco.com
  destination transport-method http
  subscribe-to-alert-group diagnostic
  subscribe-to-alert-group environment
  subscribe-to-alert-group inventory periodic monthly
  subscribe-to-alert-group configuration periodic monthly
  subscribe-to-alert-group telemetry periodic daily
Cryptochecksum:2f64da3f785fb94c09814a99478c127b
: end
ciscoasa(config)#



就差一个PPTP放行不知道怎么搞？大神你给的那个策略，我朋友也给了我一份一模一样的，我照着敲，结果语法错误，可能是我敲错了吧，过几天才能测试，明天后天有别的活，麻烦你了，谢谢。。

qq360870025

修理步兵 发表于 2013-1-6 20:51
内部没有ACL之类的东西，纯映射了~一个动态和一个静态。今天下午用asdm看着帮助手册配置的新配置

cisc ...

没错的，这是我8.4的监控协议

class-map inspection_default
match default-inspection-traffic
!
!
policy-map type inspect dns preset_dns_map
parameters
  message-length maximum client auto
  message-length maximum 512
policy-map global_policy
class inspection_default
  inspect dns preset_dns_map
  inspect ftp
  inspect h323 h225
  inspect h323 ras
  inspect ip-options
  inspect netbios
  inspect rsh
  inspect rtsp
  inspect skinny
  inspect esmtp
  inspect sqlnet
  inspect sunrpc
  inspect tftp
  inspect sip
  inspect xdmcp
!
service-policy global_policy global

你在里面加人一个inspect pptp就行了

看了你的配置，你PAT只做24的了，23不整合了？

另外你ACL还是没放行  10.39.201.32的流量呀
