H3CTE模版C专用模拟器配置

goodluck · 发表于 2012-11-28 10:23:41

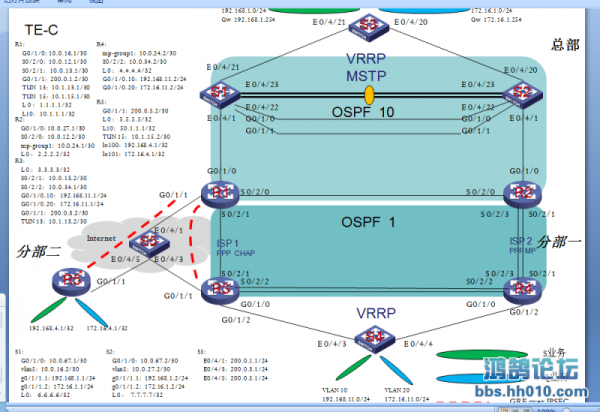

请对比PPT中的原题中的图和自搭拓扑的图，模拟器用的是自搭拓扑的图，自搭拓扑的图的端口号与原题中不一样。
R6-R10分别对应S1-S5。
这个模拟器是我花了很长时间搭好的，能够完成本套TE题的所有配置需求，由于模拟器自身局限，所以模拟器中交换机不能透传VRRP报文，由于模拟器的百兆以太口在提供冗余备份功能的时候会导致链路不稳定。所以我对原题S1和S2之间的链路进行了改动。加入了两个千兆以太口，S1和S2之间的前兆以太口一个用于在其两个子接口下在配置VRRP，另一个用于代替原题中的vlan 1端口，用于与对端的交换机建立ospf邻居。
我已经在模拟器上做好了配置，模拟器可以保存配置。方法为退到用户视图下输入命令sa s，确认就行了。
自己已经在模拟器上配置好，考生朋友也可以删除预配置自己重新配。
删除预配置方法为退到系统视图下输入 format flash: （注意flash后面要打冒号），然后按回车键。
