BGP问题，求一言帝！

windr7

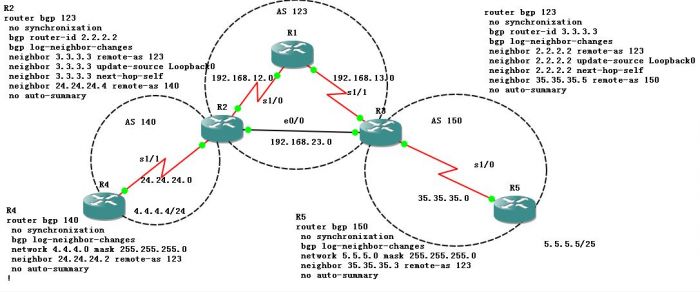

如图， 中间R123跑rip，全网互通，R2 R3 建邻居互指next-hop-self，R2-R4用物理口建邻居，宣告4.4.4.0 mask 255.255.255.0
R3-R5用物理口建邻居，宣告5.5.5.0 mask 255.255.255.0
当R2-R3中间链路正常时，R4 ping 5.5.5.5 so lo 0 成功；当R2-R3中间链路断开并且clear ip route * 重新学习邻居后 R4 ping 5.5.5.5 so lo 0 不成功。
正常情况下即使R2-R3之间链路不存在 R4也是可达R5的吧？ 我是少了哪个命令吗？ 求大仙们解答。{:soso__1620823281082563426_2:}

图上只是简单配置，如果需要全部配置请解压附件R1 R2 R3 R4 R5，粘贴到CRT。

BGP.rar (3.07 KB, 下载次数: 4)

2012-5-2 22:31 上传

点击文件名下载附件

qq360870025

windr7 发表于 2012-5-4 10:48


登录/注册后可看大图

我R2 R3互指了next-hop-self的，traceroute 4.4.4.4  so 5.5.5.5 会看到第一跳到35.35.35.3。 然后后面就 ...

你R2 R3还必须给R1指Next-hop 才行  不然R1上学到的路由不是最优的，不会放进路由表

windr7

怎么还在审核呢，求过啊

qiqiaizhu

R2--R3断了  数据包要走R1，但是R1上没有R4 R5的路由 出现BGP 路由黑洞

qiqiaizhu

解决 ：1. R1也跑bgp  全互联
       2. bgp重分布进IGP
          3. 在R1 上做静态 去往 5.5.5.5  4.4.4.4 各一条

qq360870025

BGP是可以跨网络（设备）建立邻居的， 路由能跟新过去， 你之前R2与R3的链路up的时候，R5的数据返回是通过这条链路。  但你把这条链路down了， R5的数据从R3到R1， 可R1并没有和R2 R3建立IBGP邻居关系，不知道怎么去R4 所以就丢包了，也叫路由黑洞。
可以把R1与R2 R3建立IBGP      或者是MPLS都能解决

七曜

楼上说得没错···r1因为没建立ibgp邻居所有会产生路由黑洞····

七曜

qiqiaizhu 发表于 2012-5-3 20:00


登录/注册后可看大图

解决 ：1. R1也跑bgp  全互联
       2. bgp重分布进IGP
          3. 在R1 上做静态 去往 5.5.5.5  4.4. ...

实际环境中是不会把bgp重分发进igp的··因为路由表太大了····直接建立ibgp邻居···r2  r3对r1宣称路由流量走ibgp路由就可以了··也就是下一跳指向自己···

qiqiaizhu

七曜 发表于 2012-5-3 20:10


登录/注册后可看大图

实际环境中是不会把bgp重分发进igp的··因为路由表太大了····直接建立ibgp邻居···r2  r3对r1宣称 ...

当然 只是实验环境 实际环境 都MPLS

windr7

qq360870025 发表于 2012-5-3 20:07


登录/注册后可看大图

BGP是可以跨网络（设备）建立邻居的， 路由能跟新过去， 你之前R2与R3的链路up的时候，R5的数据返回是通过这 ...

R1 2 3起了rip呢

windr7

感谢楼上几位大侠的回复，这个实验里R1 2 3起的RIP，宣告的直连网络与环回口（AS间路由除外），R1、R3互指邻居，因为模拟真实环境，所以没有把BGP重发布到IGP，不加VPN。
理论上R4到R5路由下一跳是下一个AS，丢给R2，R2收到到5.5.5.5的包，查找路由表丢给R3（R1的下一跳指定为R3，并且有IGP支持路由可达），然后R3给R5，回来的包一样，我是这么想的，但是就是不通。是哪里出问题了吗？ 是R1因为收到了到5.5.5.5的包，发现路由不可达，就丢弃了吗？那么这个next-hop-self在这个地方起什么作用呢？

windr7

qiqiaizhu 发表于 2012-5-3 20:00


登录/注册后可看大图

解决 ：1. R1也跑bgp  全互联
       2. bgp重分布进IGP
          3. 在R1 上做静态 去往 5.5.5.5  4.4. ...

R1#sh run | b r bgp
router bgp 123
no synchronization
bgp router-id 1.1.1.1
bgp log-neighbor-changes
neighbor 2.2.2.2 remote-as 123
neighbor 2.2.2.2 update-source Loopback0
neighbor 3.3.3.3 remote-as 123
neighbor 3.3.3.3 update-source Loopback0
no auto-summary
!
no ip http server
no ip http secure-server
!
!
R1也起BGP了，目前是全互联，R4-5还是不通。而且BGP的水平分割不是从IBGP学到的BGP路由是不会传给其他的IBGP邻居吗？那么R1也跑BGP在这里起到的是什么作用呢？难道必须要做路由反射器或者起联邦才能互通吗？

qq360870025

看了你的配置，发现 R1就有RIP的路由， 呵呵   你说的对  你的路由是能被R5学到，是因为R2与 R3有Ibgp邻居关系，传递路由是没关系的。
但你在发送数据的时候，它看的是下一跳呀。  你R5到R4的数据包发送给R3  因为有打B的路由 下一跳是R3 |35.35.35.3
但你R3要继续查路由表，发现去往R4的路由要发往R2， R2怎么去？ 就是由你们RIP建立起来的路由来传递，只能经过R1到达，可到了R1上面 ，R1是没有任何BGP建立的，它怎么知道去往R4走哪里，路由表中根本就没有这条路由的信息。 所以丢弃了。 你可以traceroute  或者抓包

qq360870025

windr7 发表于 2012-5-3 23:47


登录/注册后可看大图

感谢楼上几位大侠的回复，这个实验里R1 2 3起的RIP，宣告的直连网络与环回口（AS间路由除外），R1、R3互指邻 ...

这个next-hop-self 是IBGP邻居知道从EBGP传过来的路由 的下一跳怎么走。 可这是控制层面的 ，能传递路由信息的建立。 你数据层面的通信 还是要看下一跳怎么走

qq360870025

windr7 发表于 2012-5-4 00:09


登录/注册后可看大图

R1#sh run | b r bgp
router bgp 123
no synchronization

你不能通信的可能是你R2 R3没有next-hop-self  ，你说的水平分割 这里并不存在呀， 你R3是从R2那学到的路由，又不是从R1 。     主要是你的BGP属性中 没达到最优 路由表里面没有这条路由
