申精！完美解决832中无法打开GNS3文件的各种毛病。。。

gun101

看到很多人都贡献了自己的一份力量，这次，我也来贡献我自己刚刚搞定的832中无法打开GNS3文件的问题。

首先下载论坛里的题库，找到GNS3的拓扑文件，右键记事本进行编辑。所要编辑的地方有：

autostart = False
[localhost:7202]
    workingdir = C:\Users\Administrator\Desktop\123_working
    udp = 10200
    [[7200]]
        image = E:\CISCO\OTHER\CISCO IOS\c7200-jk9s-mz.124-13b.bin
        idlepc = 0x606f8fec
        ghostios = True
    [[ROUTER R1]]
        console = 5008
        cnfg = C:\Users\Administrator\Desktop\123_configs\R1.cfg
        slot0 = C7200-IO-2FE
        slot1 = PA-8T
        s1/0 = FR 4
        s1/1 = ISP s1/0
        x = -422.0
        y = -438.0
    [[ROUTER R2]]
        console = 5007
        cnfg = C:\Users\Administrator\Desktop\123_configs\R2.cfg
        slot0 = C7200-IO-2FE
        slot1 = PA-8T
        s1/0 = FR 3
        x = -254.0
        y = -414.0
[localhost:7203]
    workingdir = C:\Users\Administrator\Desktop\123_working
    udp = 10300
    [[7200]]
        image = E:\CISCO\OTHER\CISCO IOS\c7200-jk9s-mz.124-13b.bin
        idlepc = 0x606f8fec
        ghostios = True
    [[ROUTER ISP]]
        console = 5009
        cnfg = C:\Users\Administrator\Desktop\123_configs\ISP.cfg
        slot0 = C7200-IO-2FE
        f0/0 = NIO_udp:30003:127.0.0.1:20003
        slot1 = PA-8T
        s1/0 = R1 s1/1
        x = -654.0
        y = -421.0
[localhost:7200]
    workingdir = C:\Users\Administrator\Desktop\123_working
    udp = 10000
    [[3640]]
        image = E:\CISCO\OTHER\CISCO IOS\c3640-is-mz.123-13a.bin
        idlepc = 0x60695134
        ghostios = True
        chassis = 3640
    [[ROUTER ASW1]]
        model = 3640
        console = 5001
        ram = 96
        cnfg = C:\Users\Administrator\Desktop\123_configs\ASW1.cfg
        slot0 = NM-1FE-TX
        slot1 = NM-16ESW
        f1/1 = NIO_udp:30000:127.0.0.1:20000
        f1/2 = NIO_udp:30001:127.0.0.1:20001
        f1/9 = DSW1 f1/9
        f1/10 = DSW1 f1/10
        f1/11 = DSW2 f1/11
        f1/12 = DSW2 f1/12
        symbol = 3640
        x = -657.5
        y = 151.5
    [[ROUTER ASW2]]
        model = 3640
        console = 5002
        ram = 96
        cnfg = C:\Users\Administrator\Desktop\123_configs\ASW2.cfg
        slot0 = NM-1FE-TX
        slot1 = NM-16ESW
        f1/1 = NIO_udp:30002:127.0.0.1:20002
        f1/9 = DSW2 f1/9
        f1/10 = DSW2 f1/10
        f1/11 = DSW1 f1/11
        f1/12 = DSW1 f1/12
        symbol = 3640
        x = -460.5
        y = 175.5
    [[ROUTER DSW2]]
        model = 3640
        console = 5004
        cnfg = C:\Users\Administrator\Desktop\123_configs\DSW2.cfg
        slot0 = NM-1FE-TX
        f0/0 = R4 f0/1
        slot1 = NM-16ESW
        f1/9 = ASW2 f1/9
        f1/10 = ASW2 f1/10
        f1/11 = ASW1 f1/11
        f1/12 = ASW1 f1/12
        f1/13 = DSW1 f1/13
        x = -472.5
        y = -55.0
    [[ROUTER DSW1]]
        model = 3640
        console = 5003
        cnfg =C:\Users\Administrator\Desktop\123_configs\DSW1.cfg
        slot0 = NM-1FE-TX
        f0/0 = R4 f0/0
        slot1 = NM-16ESW
        f1/9 = ASW1 f1/9
        f1/10 = ASW1 f1/10
        f1/11 = ASW2 f1/11
        f1/12 = ASW2 f1/12
        f1/13 = DSW2 f1/13
        x = -646.5
        y = -62.0
        hx = 7.5
        hy = -26.0
[localhost:7201]
    workingdir = C:\Users\Administrator\Desktop\123_working
    udp = 10100
    [[7200]]
        image = E:\CISCO\OTHER\CISCO IOS\c7200-jk9s-mz.124-13b.bin
        idlepc = 0x606f8fec
        ghostios = True
    [[ROUTER R4]]
        console = 5005
        cnfg = C:\Users\Administrator\Desktop\123_configs\R4.cfg
        slot0 = C7200-IO-2FE
。。。。。(后面的配置无需改动，省略。。)
以上是我的配置。自己按照自己的情况，更改以上的内容。（可能还要更改idlepc，这个，我就没研究了。。）

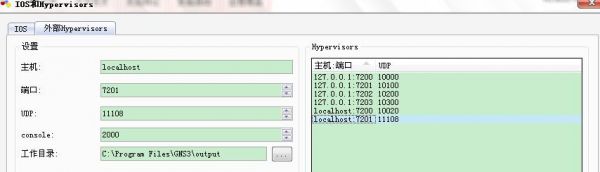

接下来，进入GNS3，编辑 - IOS和Hypervisors  - 在ios里面添加7200的路径（事先下载好7200的ios噢），内存等。然后进Hypervisors，添加上面红色字体的本地端口和udp端口号，共4个。 ，其余的是导入GNS3文件时，软件自己添加的。（其实我都还没研究清楚需不需要做这一步，但是，做了没影响。）

最后再打开832的那个拓扑文件就ok了。就不会弹出什么udp nio的错误了。

但是呢，这里有问题的是，这样导入的文件生成的虚拟设备所用到的系统进程是4个。（制作这个拓扑的仁兄是不是用的i3以上的四线程cpu啊？估计是。。）以前我做路由实验，都只要一个c3640ios的，线程只有一个，可以跑最多8-9个路由器。

现在加了7200的ios，进程增加到4个了。。我的老本本是吃不消了。。用论坛里那位仁兄的控制cpu占用率的软件，只能同时控制三个线程，我的有四个线程。。。哎。。

额，就这么多吧，pc能跑起来的，那就不错了。我的是搞不定。。除非有拓扑是只要两个进程的。。有问题可以问我。。

Augustusking

不错

woodward2012

按照上面的做法还是无法解决问题

CA-IOS

Fish

还是不行…………什么重要的停止……已经不想搞了- -

cityad

Dragon_Boat_Fes

Fish 发表于 2012-4-3 21:39


登录/注册后可看大图

还是不行…………什么重要的停止……已经不想搞了- -

这个方法我试了不行

superlover

good

金童

GNS3的问题还是太多了

keyks

{:soso_e100:}

guptmzh

shenhongsheng

hyman_huan

hyman_huan

我还没试过……

梧桐歌

号
