用Dynamips GUI搭建CCNP综合交换(BCMSN)实验拓扑

chenyehui1230 · 发表于 2011-12-21 09:55:07

所有的交换设备都使用 c2691-advsecurityk9-mz.124-11.T2.bin 路由器加载交换模块来模拟
这个IOS加载交换模块可以全美的在全局下VLAN VTP
经本人测试路由功能也很强大基本BCMSN的实验可以做了
VLAN VTP TRUNK 生成树pvst+ 三层交换 EtherChannel DHCP HSRP
RIP EIGRP OSPF ISIS BGP
出口路由器R1 R2 使用7200路由器来模拟
电信ISP和网通ISP分别用两台3640路由器模拟
TFTP Server和DHCP Server 也用3640路由器模拟
下面的客户机都用VPCS 0.15来模拟因为可以支持DHCP来获取IP
基本这个试验我是尽量模拟真实环境来搭建的，可是算是BCMSN的一个综合实验了
相信对学习这门课的朋友会很有帮助的
已将实验文档上传，欢迎下载！

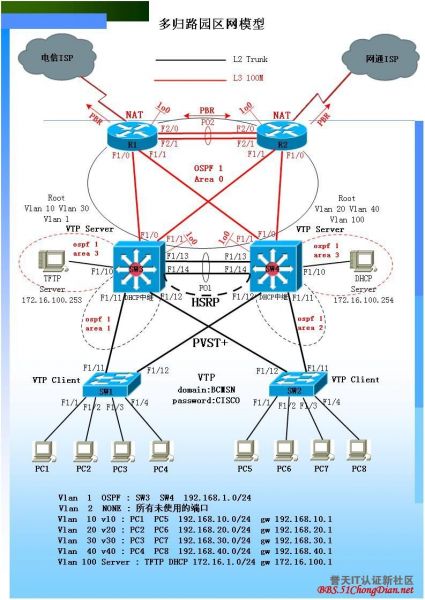

具体细节在拓扑图里都有
注意IOS镜像名和idle-pc值请自行修改
有兴趣可以自己做一下内存不到2G 不要轻易尝试

健爱蓉 · 发表于 2011-12-21 10:47:47

J1ss1 · 发表于 2011-12-21 11:03:39

感觉很强大啊

chenyehui1230 · 发表于 2011-12-21 11:28:30

不好意思，还必须下载IOS文件。
http://115.com/file/cl1tut7b#
c7200-JK.bin
http://115.com/file/aqxyduii#
c3640-JK.bin
http://115.com/file/dn80f6kw#
c2691-advsecurityk9-mz.124-11.T2.bin

我在线上 · 发表于 2011-12-22 21:01:39

现在还看不懂！

youjianhome · 发表于 2011-12-23 20:31:35

但愿象说的那样

jkl45613 · 发表于 2012-3-19 11:54:48

三级偏软 · 发表于 2012-3-28 19:19:53

在路上 · 发表于 2012-4-2 04:10:28

sunmenglin2013 · 发表于 2012-6-7 09:48:45

{:soso_e163:}

xu.bluesky · 发表于 2012-6-7 10:43:31

mickeymichael · 发表于 2012-6-7 13:16:33

512651634 · 发表于 2012-7-15 16:01:50

在此谢过了！！！！

615996525 · 发表于 2012-7-15 17:28:58

多谢分享，学习学习

独侠 · 发表于 2012-10-15 12:44:20

用的什么软件做的啊？
