【实战日记】0609日CCNA/CCNP实战日记——MSTP+HSRP综合组网

xiaodu


欢迎加入Combat-lab虚拟化项目实战技术群，共同讨论、交流、学习（群号：323532890）

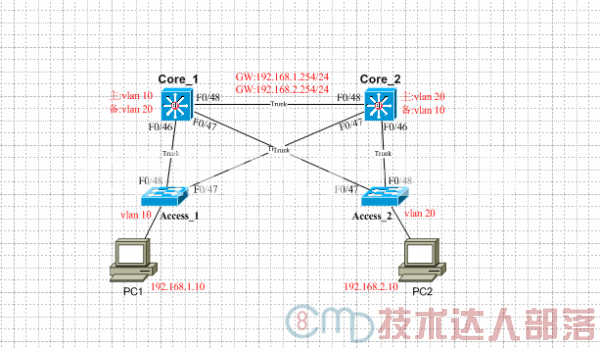

Combat-lab企业网络实战基地实验拓扑

实验目的：如上图，理解并运用MSTP+HSRP搭建一个有冗余功能的网络，实现主用链路断掉，可以瞬间切换至备用链路，而不会出现丢包现象

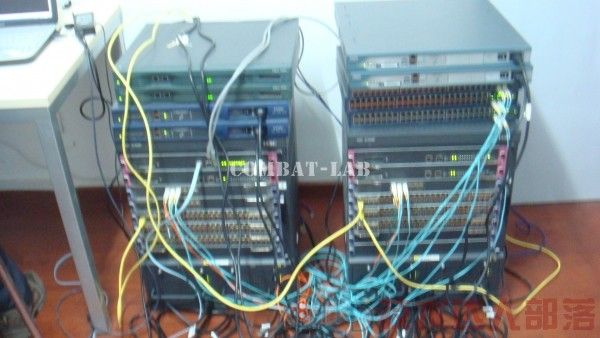

Combat-lab实验H3C核心交换机

实验要求：所有交换机都要有相同的vlan信息需求二：核心之间、接入上联核心的链路都要起Trunk需求三：在核心上运行配置STP模式为MSTP，域名要相同，建两个实例，配置Core_1是vlan 10的主根，vlan20的备根，配置Core_2是vlan 20的主根，vlan 10的备根；需求四：接入层交换机上起MSTP，配置相同的实例需求五：在Core_1起SVI接口10，配置虚拟网关地址是192.168.1.254，优先级105，开启抢占，配置跟踪端口，SVI接口20，配置虚拟网关地址是192.168.2.254，开启抢占；Core_2配置则刚好相反；需求五：确保PC1能够ping通PC2，查看连接PC1的接入层交换机的哪个上联端口处于转发状态，PC端长ping，拔掉转发的端口连接，查是否丢包。
实验配置：Core_1配置spanning-tree mode mst 把STP配置为MST模式spanning-tree mst configuration进入MST配置模式name cisco123
配置名字，所有参与MST的交换机名字都要一样instance 1 vlan 10把vlan 10放入实例1中instance 2 vlan 20把vlan 20放入实例2中spanning-tree mst 1 root primary 配置自己是实例1的根桥spanning-tree mst 2 root secondary配置自己是实例2的备份根桥interface vlan10ip address 192.168.1.252 255.255.255.0standby 1 ip 192.168.1.254配置虚拟网关地址，主备都要一样standby 1 priority 105配置优先级105，使之成为VLAN 10的主HSRPstandby 1 preempt配置抢占standby 1 track f0/47
配置跟踪端口standby 1 track f0/48interface vlan20ip address 192.168.2.253 255.255.255.0standby 1 ip 192.168.1.254配置虚拟网关地址，主备都要一样standby 1 preempt配置抢占standby 1 track f0/47
standby 1 track f0/48Core_2的MST和HSRP配置刚好相反，Access_1和Access_2只需要建立实例sh span mst config
查看mst配置
sh standby brief
查看HSRP状态

1.首先排二层错误，查看核心上STP端口状态是否正确，主核心和备核心上不能有端口被Block，否则一定是出现抢根现象，请确保接入层交换机的优先级比主核心和备核心都要低；

2.查看接入层交换机端口状态是否正确，如有问题，请确保接入层的MST实例、名字和主用核心一致；
3.如HSRP无法完成同步，请确保两个SVI接口下面的HSRP虚地址一样；
4.如HSRP无法自动切换，请确保准对某个vlan的主HSRP的优先级比备用HSRP大10；
5.如HSRP无法自动切换，请确保已经配置了跟踪端口；
6.如PC能够ping通自己的网关，但无法互相ping通，请确保能够ping到对方的网关，如不通，请确保在3560上已经开启了ip routing（默认关闭路由功能）
