[已解决] 马上要交的毕业设计,三层交换机不会配置,PC不能从DHCPserver中获取IP地址

  [复制链接]
发表于 2012-4-9 10:14:06 | 显示全部楼层 |阅读模式
10鸿鹄币
本帖最后由 jay137246578 于 2012-4-9 11:05 编辑

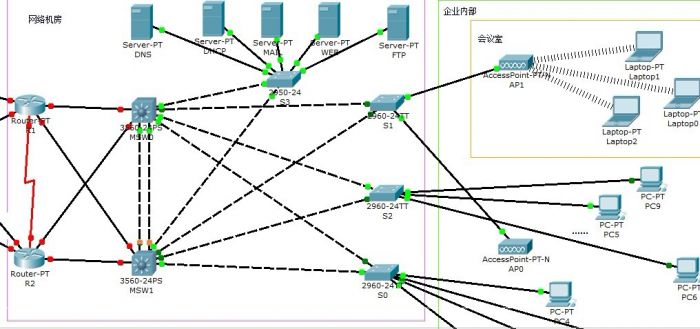

PT.jpg 我的思路是单独设置一台DHCP server,让PC自动获取不通vlan地址池的IP地址
我现在在二层交换机上划分了VLAN,S0:vlan10,vlan20,vlan30(S1,S2的vlan划分与S0相同),S3上划分了vlan40,vlan50.
三层交换上启用VTP,设置为server模式,二层交换设置为client模式。三层交换上配置以太通道ethernetchannel,形成链路聚合,配置STP做负载均衡:
MSW0做vlan10,vlan20,vlan30的根桥,设置为primary,把vlan40,vlan50设置为secondary,
MSW1与MSW0相反,做vlan40,vlan50的根桥,设置为primary,把vlan10,vlan20,vlan30设置为secondary。
DHCP server(静态IP地址:192.168.1.3)上设置了4个地址池:
vlan10pool:网关:192.168.10.1,起始地址:192.168.10.0
vlan20pool:网关:192.168.20.1,起始地址:192.168.20.0
vlan30pool:网关:192.168.30.1,起始地址:192.168.30.0
serverpool:网关:192.168.1.1,起始地址:192.168.1.0。
我知道应该在三层上做DHCP中继代理,命令是:ip helper-address 192.168.1.3,但是不知道在三层上怎么配置,三层上是否需要设置vlan?我知道三层交换是基于IP的交换,那应该给端口或者vlan分配IP地址的,但是三层和二层都划分vlan后,应该怎样设置才能让PC自动获取不同 毕业设计.rar (85.73 KB, 下载次数: 58)

vlan的IP?

发表于 2012-4-9 10:32:15 | 显示全部楼层
上 pkt文件
沙发 2012-4-9 10:32:15 回复 收起回复
回复

使用道具 举报

 楼主| 发表于 2012-4-9 10:35:39 | 显示全部楼层
回复

使用道具 举报

发表于 2012-4-9 10:36:57 | 显示全部楼层
jay137246578 发表于 2012-4-9 10:35
我的PKT里面的配置都被我配置乱了,你需要吗

最好传上来
地板 2012-4-9 10:36:57 回复 收起回复
回复

使用道具 举报

发表于 2012-4-9 10:38:28 | 显示全部楼层
三层上在各个vlan接口下设置 ip helper-address 192.168.1.3
三层交换机必须设置为各vlan的网关,不然二层无法通信。
只要在三层交换配置vlan,二层交换机通过vtp自动学习到VLAN,S0:vlan10,vlan20,vlan30(S1,S2的vlan划分与S0相同),S3上划分了vlan40,vlan50.通过trunk allowed vlan 限制vlan流量。而且二层上vtp client时无法配置vlan。
最好三层上使用hsrp或者vrrp做虚拟网关,与stp结合做负载均衡。

点评

回答的很精彩呵呵  发表于 2012-4-9 17:46
5# 2012-4-9 10:38:28 回复 收起回复
回复

使用道具 举报

发表于 2012-4-9 12:42:11 | 显示全部楼层
6# 2012-4-9 12:42:11 回复 收起回复
回复

使用道具 举报

 楼主| 发表于 2012-4-9 14:20:05 | 显示全部楼层

我用的是5.3.3版本的PT`~~你的PT版本低吧~~~~
7# 2012-4-9 14:20:05 回复 收起回复
回复

使用道具 举报

发表于 2012-4-10 10:20:04 | 显示全部楼层
那个ip helper-address 的地址是 DHCP server 的地址吧。。。。
8# 2012-4-10 10:20:04 回复 收起回复
回复

使用道具 举报

发表于 2012-4-10 10:27:14 | 显示全部楼层
三层上不需要划分vlan,但是三层交换机要起SVI口。。。。还有,你说的那个交换用的应该是MST,划分vlan的时候注意VTP的问题。还有就是你在做链路捆绑的时候注意模式。。其他没什么难点。。。最多就是配置的设备可能会多点
9# 2012-4-10 10:27:14 回复 收起回复
回复

使用道具 举报

发表于 2012-6-24 18:52:30 | 显示全部楼层
10# 2012-6-24 18:52:30 回复 收起回复
回复

使用道具 举报

发表于 2012-6-24 18:57:16 | 显示全部楼层
11# 2012-6-24 18:57:16 回复 收起回复
回复

使用道具 举报

发表于 2012-6-24 19:00:18 | 显示全部楼层
12# 2012-6-24 19:00:18 回复 收起回复
回复

使用道具 举报

发表于 2012-6-24 19:02:20 | 显示全部楼层
13# 2012-6-24 19:02:20 回复 收起回复
回复

使用道具 举报

发表于 2012-9-17 11:02:26 | 显示全部楼层
楼主很无私
14# 2012-9-17 11:02:26 回复 收起回复
回复

使用道具 举报

发表于 2012-11-7 23:42:05 | 显示全部楼层
命令是:
SW(config)service dhcp
SW(config)ip dhcp relay information option
SW(config)interface vlan 10
SW(config-if)ip helper-address 192.168.40.1(DHCP服务器的地址)

但:PT目前不支持  所以你只能在接口模式下去配置DHCP中继,但如果这样的话 三层交换机也就相当于路由器了 跟你目前的拓扑不符合

我上面给出的命令你可以换个模拟器比如GNS3  它是支持三层交换机做DHCP中继的
15# 2012-11-7 23:42:05 回复 收起回复
